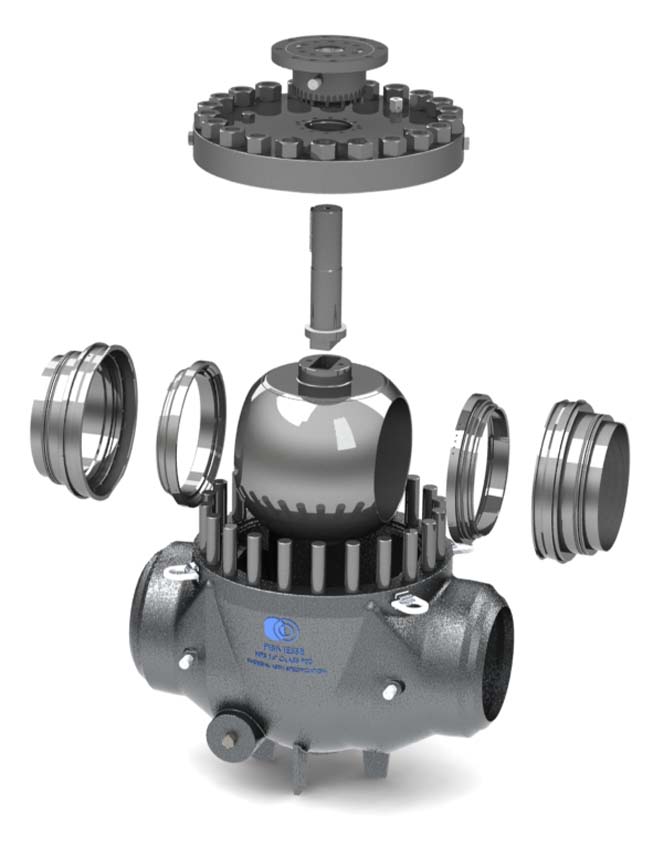

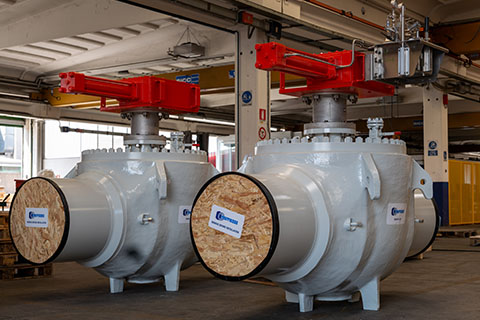

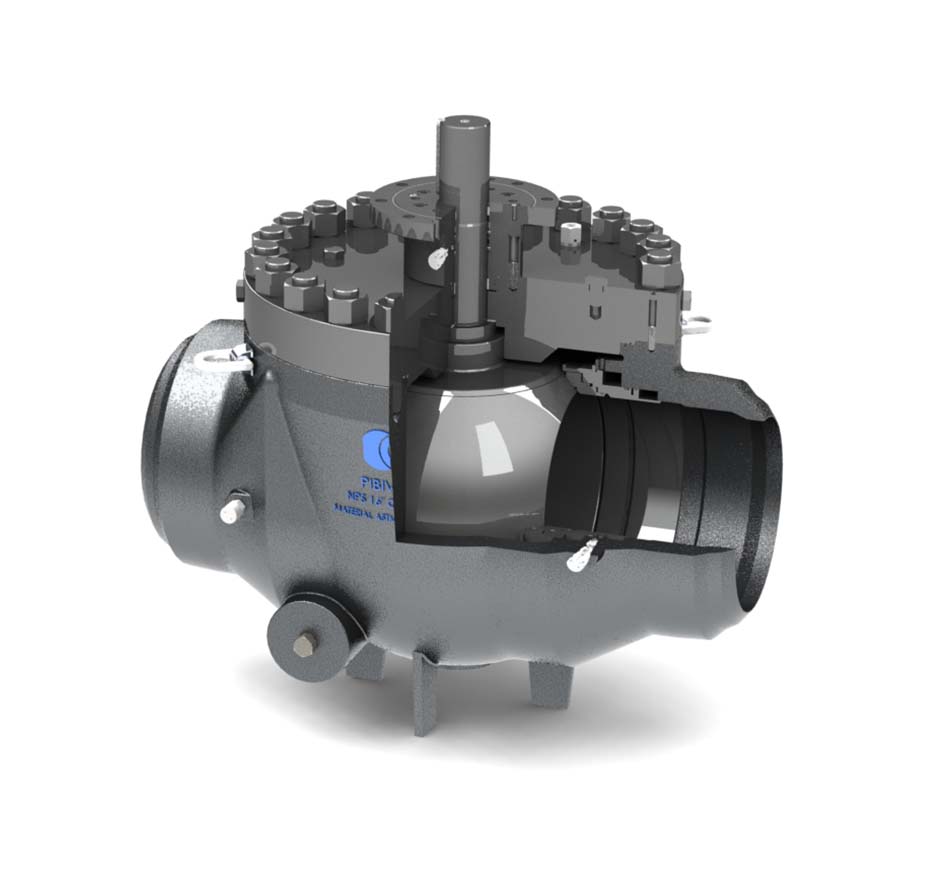

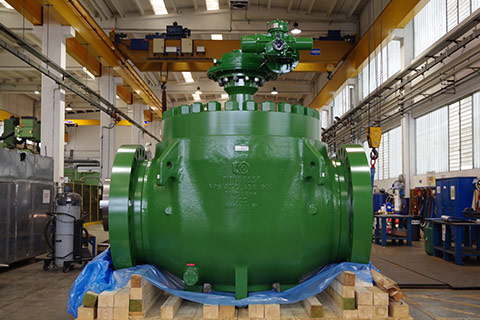

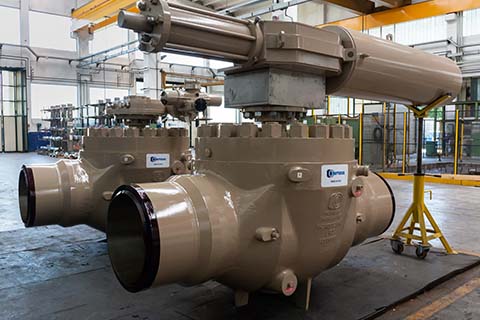

Pibiviesse – Top-entry on/off kogelafsluiter API 6D

Een van de kernproducten van PIBIVIESSE is de top-entry kogelafsluiter. Deze is verkrijgbaar in diverse uitvoeringen en materiaalsoorten voor cryogene, hogetemperatuur-, subsea- en regeltoepassingen. De afsluiter heeft een eendelige behuizing met geschroefd deksel, is leverbaar met zachte of metalen zitting, is brandveilig (firesafe) en heeft een flexibel ontwerp dat geschikt is om aan vrijwel elke toepassing en specificatie eis te voldoen.

Productontwerp & leveringsprogramma:

• Eendelige behuizing met integrale aansluitingen
• Trunnion-gemonteerde kogel
• API 6D maatbereik van 1″ tot 64″, drukklassen ASME cl. 150# tot 2500#
• API 6A maatbereik van 1.13/16″ tot 20″, drukklassen API 6A 2000 tot 15.000 psi
• Flensuitvoeringen RF/RTJ, compact, clamped hubs en stuiklasuiteinden
• Materiaalsoorten: koolstofstaal (CS), laagtemperatuur-koolstofstaal (LTCS), RVS 316, 6Mo, duplex, superduplex, Monel®, nikkellegeringen en titanium
• Ontwerptemperatuurbereik: −46 tot +230 °C

Belangrijke ontwerpkenmerken:

• Geschroefde kap (bolted bonnet)
• Geschikt voor onderhoud in de leiding (in-line maintenance)
• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Noodafdichtingsinjectie op spindel en zittingen
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting of primaire metalen / secundaire zachte afdichting (PMSS)
• SPE (zelfontlastend), DIB-1 en DIB-2 zittingontwerp

Toepassingen:

Onshore LNG-installaties en offshore FLNG, onshore olie- en gasproductie, onshore olie- en gastransport, raffinage en petrochemie, onshore gasbehandeling, offshore platforms en FPSO’s, onshore opslag, elektriciteitsopwekking, waterkracht, ontzilting (watervoorziening).
