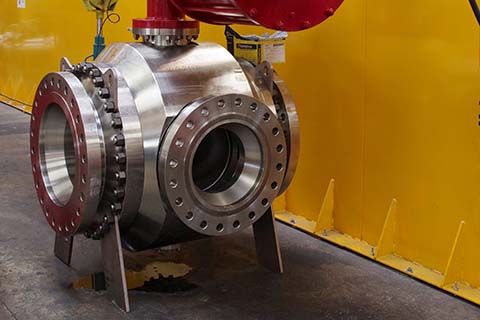

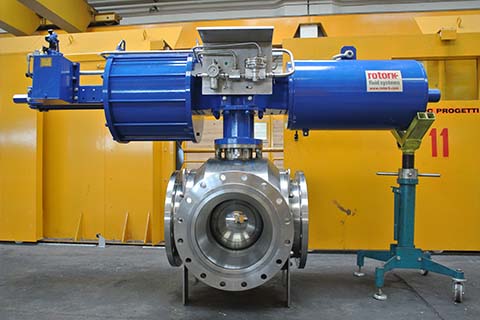

Pibiviesse – 3-way kogelafsluiter API 6D

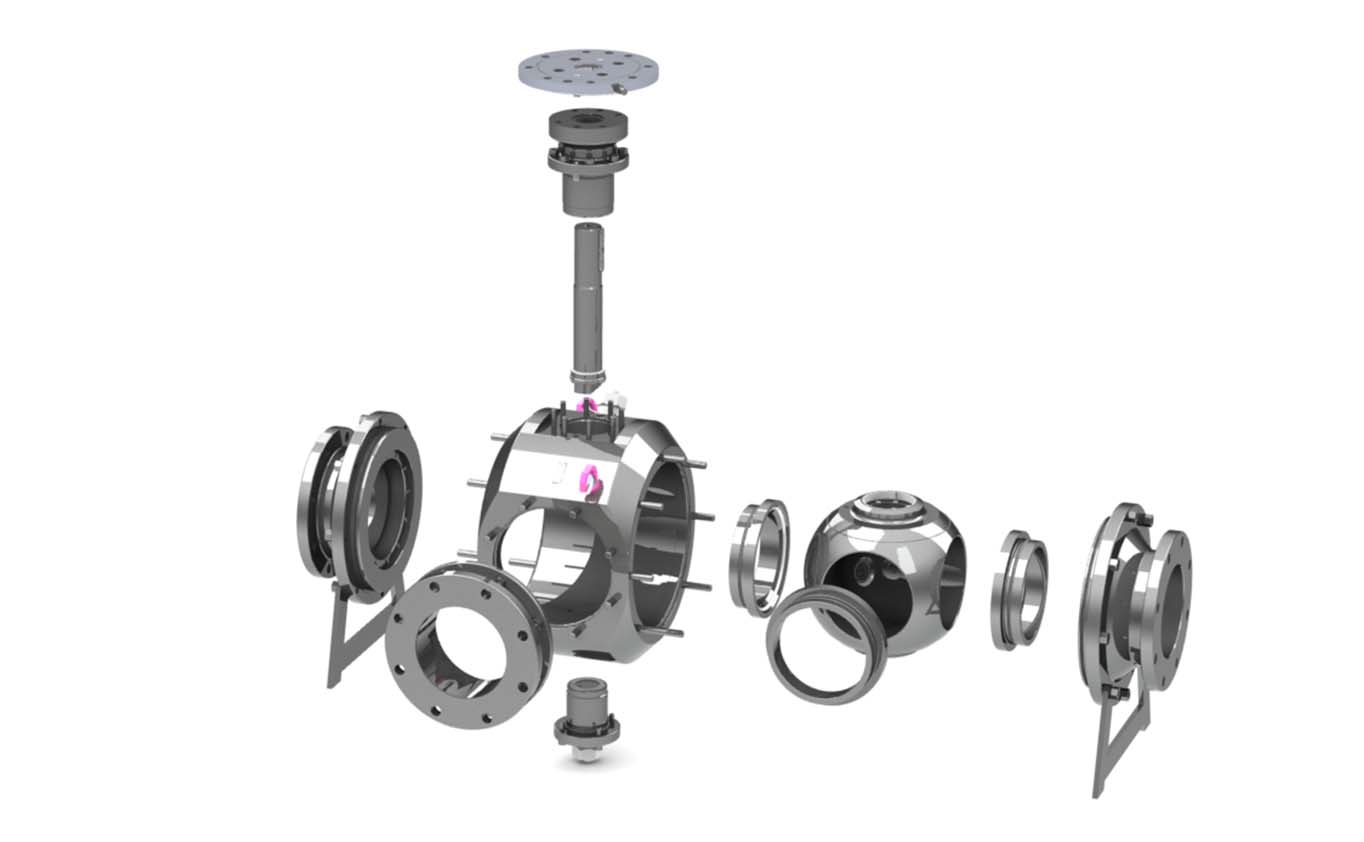

De PIBIVIESSE 3-way Side Entry Ball Valve is leverbaar in diverse ontwerpuitvoeringen en versies (L- of T-type) voor cryogene, hoge-temperatuur- en subsea-toepassingen. Uitgevoerd met een 3- of 4-delige side entry geboute behuizing, met zachte of metalen zittingen, brandveilig ontwerp en een flexibel ontwerp dat geschikt is om te voldoen aan een breed scala aan toepassingen en specificatie-eisen.

Productontwerp & leveringsprogramma:

• Gesplitste en geboute behuizing (Split Body Bolted)
• Kogel met trunnion-ondersteuning (Trunnion Mounted Ball)
• API 6D, maatbereik van 2″ tot 36″, drukklassen ASME klasse 150# tot 2500#
• API 6A, maatbereik van 1.13/16″ tot 11″, drukklassen van 2000 tot 10.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs
• Materiaalkwaliteiten: CS, LTCS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen, titanium
• Ontwerptemperatuurbereik: -46 / +230 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Noodafdichtingsinjectie op spindel en zittingen
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting
• SPE-zittingontwerp (zelfontlastend) of DPE-zittingontwerp (double piston)

Toepassingen:

Het Side Entry-ontwerp is de meest toegepaste kogelkraan in de upstream-, midstream- en downstreamsectoren van de olie- en gasindustrie, waaronder onshore LNG-installaties en offshore FLNG, onshore productie, raffinage en petrochemie, onshore behandeling, offshore platforms en FPSO’s, onshore opslag, elektriciteitsopwekking, waterkracht en ontzilting (watervoorziening).
