Breek detectie Sensoren – Verhoogde Veiligheid en Continuïteit in Industriële Drukprocessen

Bescherming tegen Onverwachte Overdruk

In industriële installaties waar vloeistoffen of gassen onder druk staan, zijn breekplaten (rupture discs) een essentieel onderdeel van het veiligheidsconcept. Deze platen fungeren als slijt- en breekcomponenten die bij een vooraf bepaalde druk barsten om te voorkomen dat drukvaten en leidingsystemen schade oplopen. Ze bieden een betrouwbare drukontlasting zonder bewegende onderdelen en zonder lekkage tijdens normale werking.

Toch ontstaat er een risico zodra een breekplaat daadwerkelijk opent: lekkage van medium kan leiden tot gevaren voor personeel, milieu en procesintegriteit. Juist hier speelt de breekdetectie sensor een cruciale rol door een tijdige, betrouwbare signalering van een gebroken breekplaat.

Wat is een Breekdetectie Sensor?

Een breekdetectie sensor is een speciaal ontwikkelde elektronische of mechanische sensor die de status van een breekplaat bewaakt en direct een signaal afgeeft zodra de breekplaat opent. Deze signalering kan worden gebruikt om procesbesturing te informeren, alarmsystemen te activeren of automatische uitschakelingen te initiëren.

In de praktijk kan dit betekenen dat zodra een breekplaat breekt, de sensor een verandering signaleert (bijvoorbeeld onderbroken stroomkring of afwijking in een magnetisch veld). Dit signaal kan geïntegreerd worden in SCADA, DCS of PLC-systemen, waardoor snelle actie mogelijk is zonder handmatige inspectie.

Waarom is Breekdetectie Essentieel?

1. Directe Waarschuwing bij Breuk

Breekdetectie sensoren geven een onmiddellijke waarschuwing zodra een breekplaat barst of scheurt. Hierdoor kan lekkage van gevaarlijke stoffen direct gedetecteerd worden en kan het proces stilgelegd worden voordat een incident escaleert.

2. Minimaliseren van Gevaarlijke Lekken

Zonder detectie is het mogelijk dat een gebroken breekplaat pas ontdekt wordt tijdens routinematige controles – lang nadat lekkage is opgetreden. Detectie minimaliseert de periode dat gevaarlijke stoffen ontsnappen en verlaagt de kans op letsel, milieuschade en bedrijfsschade.

3. Efficiënter Onderhoud en Lager Risico

Door continue monitoring worden breekplaten alleen vervangen bij daadwerkelijke breuk, in plaats van periodiek. Dit verlaagt onderhoudskosten en voorkomt onnodige stilstanden.

Hoe Werkt een Breekdetectie Sensor?

Breekdetectiesystemen zijn ontworpen om betrouwbaar en robuust te functioneren, ook in uitdagende industriële omgevingen:

• Elektrische Detectie: De sensor monitort een elektrische lus die wordt onderbroken bij breuk van de breekplaat. Dit onderbreekt de stroom en genereert een signaal.

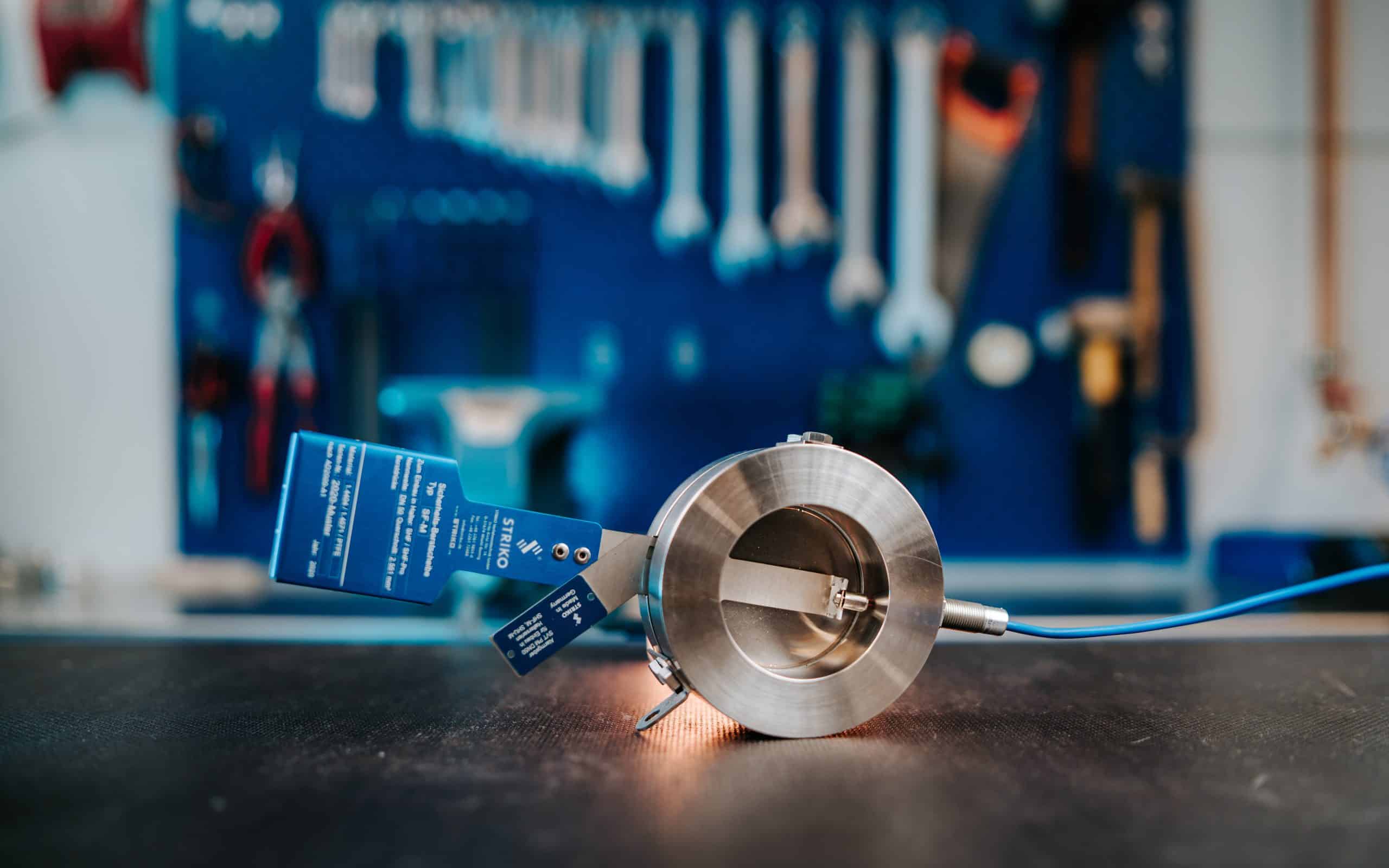

• Magnetische Detectie: Een magneet bevestigd op de breekplaat creëert een magnetisch veld dat door de sensor wordt gelezen. Wanneer de breekplaat breekt en de magneet beweegt, verandert het veld en activeert de detectie.

• Fail-Safe Principes: Moderne systemen zijn zo ontworpen dat een defect in de sensor zelf ook een veilige notificatie genereert, waardoor een vals-negatief wordt voorkomen.

Deze technologieën kunnen zowel mechanisch eenvoudig zijn als geavanceerd, afhankelijk van de toepassing en vereisten. Dit maakt breekdetectie toepasbaar voor lichte procesmedia tot agressieve chemische omgevingen en zelfs ATEX-zones.

Toepassingen van Breekdetectie Sensoren

Breekdetectie vindt toepassing in uiteenlopende industrieën waar drukbeveiliging noodzakelijk is: petrochemie, energieproductie, voeding & dranken, chemische verwerking, farmacie en productie-omgevingen.

Overdrukbeveiliging in Drukvaten

Wanneer reactoren, boiler-installaties of drukleidingen worden gebruikt, beschermt de combinatie van breekplaat en detectie tegen onvoorziene overdruk. Snelle detectie voorkomt calamiteiten en waarborgt procescontinuïteit.

Integratie met Procesbesturing

Detectiesignalen kunnen direct worden verbonden met controle- en automatiseringssystemen (zoals PLC/SCADA). Zodra een breekplaat breekt, kan het proces geautomatiseerd worden stilgelegd en personeel gewaarschuwd worden.

Milieu- en Veiligheidsmonitoring

In omgevingen met gevaarlijke of giftige media voorkomt detectie dat emissies ongemerkt ontsnappen. Dit ondersteunt compliance met milieu- en veiligheidsnormen.

Belangrijke Overwegingen bij Selectie

Bij de keuze van een breekdetectie sensor zijn diverse factoren van belang:

• Chemische Compatibiliteit: Sensor en bekabeling moeten bestand zijn tegen het medium en omgevingscondities.

• ATEX-Certificering: Voor explosiegevaarlijke omgevingen is certificering essentieel.

• Integratiemogelijkheden: Compatibiliteit met bestaande automatiserings- en monitoringplatforms.

• Fail-Safe Functionaliteit: Voor maximale betrouwbaarheid moet de sensor storingen veilig melden.

FAQ – Veelgestelde Vragen

Wat is het verschil tussen een breekplaat en een veiligheidsklep?
Een breekplaat is een non-reclosable drukbeveiliging die 100 % lekdicht is tijdens normaal gebruik en barst bij overdruk. Een veiligheidsklep kan openen en sluiten bij drukvariaties maar kan vooraf kleine lekkages vertonen.

Hoe werkt detectie zonder direct contact met het medium?
Sommige detectiesystemen zoals Fail-Safe of magnetische sensoren komen niet in aanraking met het procesmedium. Hierdoor blijven ze functioneel, zelfs bij agressieve stoffen.

Wordt detectie standaard meegeleverd met breekplaten?
Niet altijd. Detectie kan optioneel worden geïnstalleerd of geïntegreerd in de breekplaat of houder. Het verdient aanbeveling om detectie te specificeren bij veiligheidskritische toepassingen.

Conclusie

Een breekdetectie sensor is meer dan een optionele accessoire; het is een integraal onderdeel van een modern, veilig drukontlastingssysteem. Door real-time monitoring, directe signalering en eenvoudige integratie met automatiseringssystemen draagt breekdetectie bij aan verhoogde veiligheid, naleving van regelgeving en bedrijfscontinuïteit. Voor installaties waar drukbeheer en veiligheid centraal staan, biedt deze technologie een solide investering in risicobeperking en procesoptimalisatie.
