Breekplaat houder – Veiligheid en Betrouwbaarheid door Dutch Valve Vision

Waarom burst disc holders cruciaal zijn voor procesveiligheid

In industriële processen waar druk, temperatuur en agressieve media samenkomen, is gecontroleerde drukontlasting geen luxe maar een randvoorwaarde. Burst discs (breekplaten) vormen daarbij de laatste verdedigingslinie. De prestaties van een burst disc staan of vallen echter met één essentieel component: de burst disc holder.

Dutch Valve Vision ontwikkelt en levert hoogwaardige burst disc holders die zijn ontworpen voor maximale betrouwbaarheid, reproduceerbare prestaties en lange levensduur. Onze oplossingen worden toegepast in kritische omgevingen zoals (petro)chemie, energie, farma, waterstof, olie & gas en high-end procesindustrie.

Deze pagina gaat diep in op techniek, normen, materiaalkeuze, ontwerpfilosofie en toepassingsgebieden van burst disc holders – met focus op veiligheid, compliance en totale levenscycluskosten.

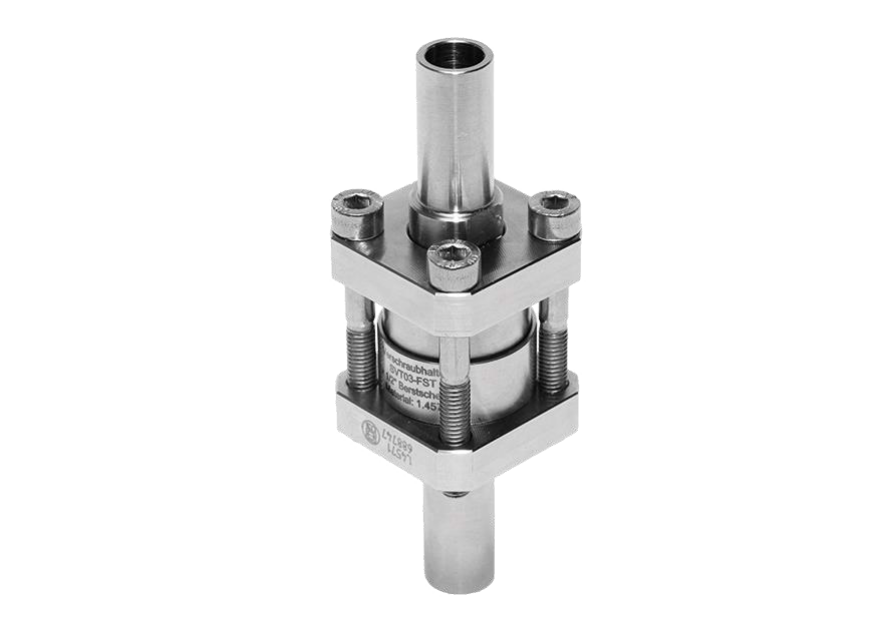

Wat is een burst disc holder?

Een burst disc holder is de mechanische behuizing waarin de burst disc wordt gemonteerd. De holder zorgt voor:

• correcte positionering van de burst disc

• afdichting onder bedrijfsdruk

• gecontroleerde belasting van de disc

• veilige ontlasting bij overschrijding van de ingestelde druk

Een slecht ontworpen holder kan leiden tot voortijdig falen, lekkage, verkeerde breukdruk of zelfs complete systeemuitval. Daarom beschouwt Dutch Valve Vision de holder niet als accessoire, maar als integraal veiligheidscomponent.

Ontwerpfilosofie van Dutch Valve Vision

Onze burst disc holders worden ontwikkeld volgens drie kernprincipes:

1. Mechanische precisie

Elke holder is ontworpen met strakke toleranties om spanningsconcentraties te vermijden. De belasting op de burst disc moet reproduceerbaar zijn, onafhankelijk van montagevariaties.

2. Procescompatibiliteit

Druk is slechts één variabele. Temperatuur, corrosie, trillingen, cyclische belasting en media-eigenschappen worden standaard meegenomen in het ontwerp.

3. Compliance & traceerbaarheid

Onze holders voldoen aan internationale normen en worden geleverd met volledige documentatie, materiaalcertificaten en optioneel PED-dossiers.

Typen burst disc holders

Afhankelijk van toepassing en type burst disc levert Dutch Valve Vision verschillende holder-ontwerpen:

Forward Acting Holders

Ontworpen voor forward acting burst discs waarbij de druk aan de proceszijde werkt. Kenmerken:

• hoge nauwkeurigheid in breukdruk

• geschikt voor gas- en vloeistoftoepassingen

• eenvoudige inspectie en vervanging

Reverse Buckling Holders

Voor reverse buckling discs waarbij de druk de bolle zijde belast:

• hogere weerstand tegen drukcycli

• betere prestaties bij hoge temperaturen

• lagere kans op vermoeiing

Vacuum Support Holders

Speciaal ontwikkeld voor processen met wisselende druk en vacuümcondities:

• voorkomen omklappen of beschadiging van de disc

• essentieel in batchprocessen en reinigingscycli

Materiaalkeuze: meer dan corrosiebestendigheid

De materiaalkeuze van een burst disc holder is bepalend voor betrouwbaarheid en levensduur. Dutch Valve Vision biedt onder andere:

• Koolstofstaal – voor standaardtoepassingen met gecontroleerde media

• RVS 316/316L – corrosiebestendig en breed inzetbaar

• Duplex & Super Duplex – hoge sterkte en chloridebestendigheid

• Inconel / Hastelloy – voor hoge temperaturen en agressieve media

• Speciale legeringen – op aanvraag voor nichetoepassingen

Materiaalkeuze gebeurt altijd in samenhang met procesdata en de gebruikte burst disc.

Afdichting en lekkagebeheersing

Lekkage vóór breuk is in veel processen onacceptabel. Daarom besteden wij extra aandacht aan:

• afdichtvlakken met gecontroleerde ruwheid

• metalen of zachte afdichtingen afhankelijk van medium

• integratie van leak detection ports indien gewenst

Een correct ontworpen holder voorkomt microlekkage die kan leiden tot corrosie, productverlies of veiligheidsrisico’s.

Normen en certificeringen

Burst disc holders van Dutch Valve Vision zijn ontworpen conform relevante internationale standaarden, waaronder:

• ASME Section VIII

• EN ISO 4126

• PED 2014/68/EU

• ATEX (indien van toepassing)

Wij leveren volledige documentatie inclusief:

• materiaalcertificaten (EN 10204 3.1)

• drukberekeningen

• inspectierapporten

• traceability per component

Installatie en onderhoud

Een goede holder vereenvoudigt installatie en minimaliseert fouten. Onze ontwerpen kenmerken zich door:

• duidelijke flow- en installatiemarkeringen

• foutloze positionering van de burst disc

• consistente boutbelasting

Onderhoud beperkt zich tot visuele inspectie en periodieke vervanging van de disc. Holders zijn ontworpen voor langdurig hergebruik zonder degradatie van prestaties.

Toepassingsgebieden

Chemische en petrochemische industrie

Bescherming van reactoren, kolommen en leidingsystemen tegen overdruk en runaway reactions.

Olie & gas

Geschikt voor offshore en onshore installaties met hoge druk, corrosieve media en strenge regelgeving.

Energie en waterstof

Betrouwbare drukontlasting bij elektrolysers, compressoren en opslagmodules.

Farmacie en biotech

Hygiënisch ontwerp, reproduceerbare prestaties en documentatie voor validatieprocessen.

Procesindustrie & OEM

Integratie in skidbouw, maatwerkoplossingen en serieproductie.

Maatwerk en engineering support

Niet elke toepassing is standaard. Dutch Valve Vision biedt uitgebreide engineering support:

• selectie van juiste holder en disc-combinatie

• FEM-analyses op aanvraag

• optimalisatie voor cyclische belasting

• ondersteuning bij HAZOP- en safety studies

Wij werken samen met EPC’s, eindgebruikers en OEM’s om oplossingen te leveren die technisch kloppen én economisch verantwoord zijn.

Total Cost of Ownership (TCO)

Een kwalitatieve burst disc holder verlaagt de totale kosten door:

• minder ongeplande stilstand

• langere levensduur

• voorspelbaar gedrag bij overdruk

• lagere onderhoudskosten

Goedkoop ontwerp leidt vaak tot dure consequenties. Onze filosofie is investeren in betrouwbaarheid vanaf dag één.

Waarom kiezen voor Dutch Valve Vision?

• diepgaande kennis van drukbeveiliging

• focus op engineering, niet alleen levering

• hoogwaardige materialen en afwerking

• snelle levertijden en flexibiliteit

• partner in veiligheid, geen catalogusverkoper

Conclusie

Burst disc holders zijn een kritisch maar vaak onderschat onderdeel van drukbeveiliging. Door te kiezen voor Dutch Valve Vision kies je voor zekerheid, reproduceerbare prestaties en technische diepgang. Onze holders zijn ontworpen om onder de zwaarste omstandigheden te presteren – vandaag én over tien jaar.
