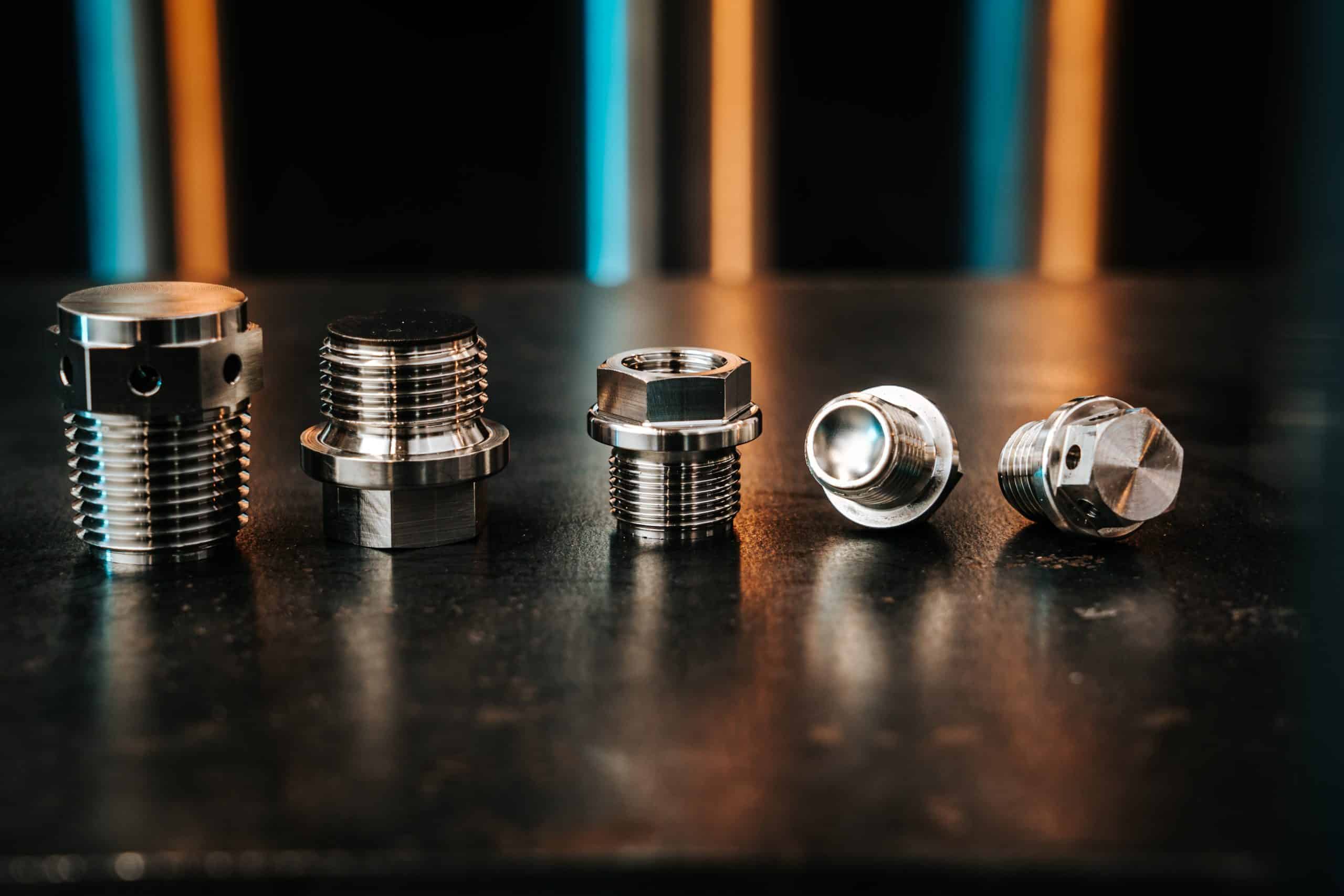

Breekpluggen (Burst Plugs) – compacte en betrouwbare drukbeveiliging

Overdruk in industriële installaties ontstaat zelden onverwacht. Verstoppingen, thermische expansie, procesafwijkingen of foutieve afsluitingen kunnen leiden tot snelle drukopbouw met risico op schade of falen van apparatuur. Breekpluggen, ook wel burst plugs, bieden in zulke situaties een robuuste en voorspelbare vorm van drukbeveiliging. Ze openen éénmalig bij een vooraf gedefinieerde druk (en vaak temperatuur) en zorgen voor directe ontlasting van het systeem.

Dutch Valve Vision levert STRIKO breekpluggen voor uiteenlopende industriële toepassingen, met focus op betrouwbaarheid, correcte selectie en toepasbaarheid binnen de totale veiligheidsfilosofie van de installatie.

Wat is een breekplug?

Een breekplug is een niet-herstellend drukontlastingscomponent dat in een leiding, extruder, pomp of drukvat wordt gemonteerd, meestal via een schroefdraadverbinding. In de plug bevindt zich een gekalibreerd breekelement. Zodra de ingestelde grenswaarde wordt overschreden, bezwijkt dit element gecontroleerd en ontstaat een open verbinding waardoor het medium kan ontsnappen.

Kenmerkend voor breekpluggen:

• Geen bewegende delen

• Gas- en vloeistofdicht tijdens normaal bedrijf

• Directe, volledige opening bij aanspreken

• Altijd vervangen na activatie

Hierdoor zijn breekpluggen eenvoudig, onderhoudsarm en zeer betrouwbaar, mits correct geselecteerd.

Breekplug versus veiligheidsventiel

Breekpluggen worden vaak toegepast naast of in plaats van veiligheidsventielen, afhankelijk van de applicatie. Waar een veiligheidsventiel herstellend is en periodiek onderhoud vereist, is een breekplug een passief veiligheidsmiddel.

Typische redenen om voor een breekplug te kiezen:

• Volledige afdichting: geen emissies of lekkage tijdens normaal bedrijf

• Snelle respons bij plotselinge drukpieken

• Compact ontwerp, geschikt voor beperkte inbouwruimte

• Voorspelbaar faalgedrag, onafhankelijk van veer- of mechanische instellingen

In veel installaties worden breekpluggen ingezet als primaire beveiliging tegen specifieke scenario’s (zoals blokkades), of als secundaire bescherming naast een veiligheidsventiel.

Technische werking en invloed van temperatuur

De breukdruk van een breekplug is geen vast getal los van de omgeving. Temperatuur speelt een cruciale rol. Bij hogere temperaturen kan de effectieve breukdruk afnemen, afhankelijk van materiaal en ontwerp. Daarom moet selectie altijd gebeuren op basis van:

• maximale toelaatbare druk van de installatie

• werkdruk inclusief pieken

• temperatuur tijdens het kritische scenario, niet alleen de nominale bedrijfstemperatuur

STRIKO breekpluggen zijn beschikbaar in verschillende materiaalcombinaties (zoals RVS en speciale legeringen) om ook bij hoge temperaturen of corrosieve media betrouwbaar te functioneren.

Toepassingen van breekpluggen

Extrusie en polymer processing

In extruders zijn breekpluggen een beproefde fail-safe. Bij verstopping of onverwachte viscositeitsveranderingen kan de druk snel oplopen. De breekplug voorkomt schade aan schroef, cilinder of afdichtingen door gecontroleerd te openen.

Chemie en procesindustrie

Bij agressieve, toxische of kostbare media is nul lekkage vaak een harde eis. Breekpluggen bieden hier een betrouwbare oplossing zolang de installatie binnen de ontwerpcondities opereert.

Waterstof- en ammoniaktoepassingen

In H₂- en NH₃-installaties zijn materiaalkeuze en procesveiligheid kritisch. Breekpluggen worden hier ingezet als onderdeel van een zorgvuldig ontworpen drukbeveiligingsconcept.

Belangrijke selectiecriteria

Een goed functionerende breekplug begint bij correcte engineering. De belangrijkste aandachtspunten:

1. Breukdruk en tolerantie
   Afgestemd op MAWP, werkdruk en acceptabele veiligheidsmarges.

2. Werkdrukratio
   De verhouding tussen maximale bedrijfsdruk en breukdruk beïnvloedt de levensduur en betrouwbaarheid.

3. Temperatuur bij aanspreken
   Vaak doorslaggevend voor de werkelijke breukdruk.

4. Medium en materiaal
   Corrosie, vervuiling, polymerisatie of de aanwezigheid van deeltjes vragen om specifieke materialen en ontwerpen.

5. Inbouw en afblaasrichting
   Veilige afvoer van het medium is essentieel voor mens en installatie.

6. Normen en documentatie
   Breekpluggen vallen onder internationale richtlijnen voor drukontlasting en moeten passen binnen het totale veiligheidsconcept.

STRIKO breekpluggen via Dutch Valve Vision

Dutch Valve Vision levert STRIKO breekpluggen als onderdeel van een breder portfolio voor speciale afsluiters en drukbeveiliging. De focus ligt niet op een standaard product, maar op toepassing-specifieke selectie.

Wat je kunt verwachten:

• Advies op basis van procesdata en scenario’s

• Keuze uit meerdere uitvoeringen en drukbereiken

• Ondersteuning bij nieuwbouw én retrofit

• Kennis van complexe toepassingen, waaronder H₂/NH₃

Veelgemaakte fouten

• Selecteren op alleen de design pressure zonder temperatuur- en piekanalyse

• Breekplug zien als vervanging voor alle veiligheidsventielen, zonder onderbouwing

• Geen herbeoordeling bij proceswijzigingen

Een breekplug is eenvoudig, maar nooit “plug-and-play” zonder engineering.

Advies of aanvraag

Voor een correcte selectie van breekpluggen is het belangrijk om minimaal het volgende aan te leveren:

• medium en samenstelling

• bedrijfsdruk en drukpieken

• gewenste breukdruk

• temperatuur (normaal en bij scenario)

• aansluiting en inbouwruimte

Op basis hiervan kan Dutch Valve Vision een passende STRIKO breekplug adviseren die aansluit bij jouw installatie én veiligheidsdoelstellingen.
