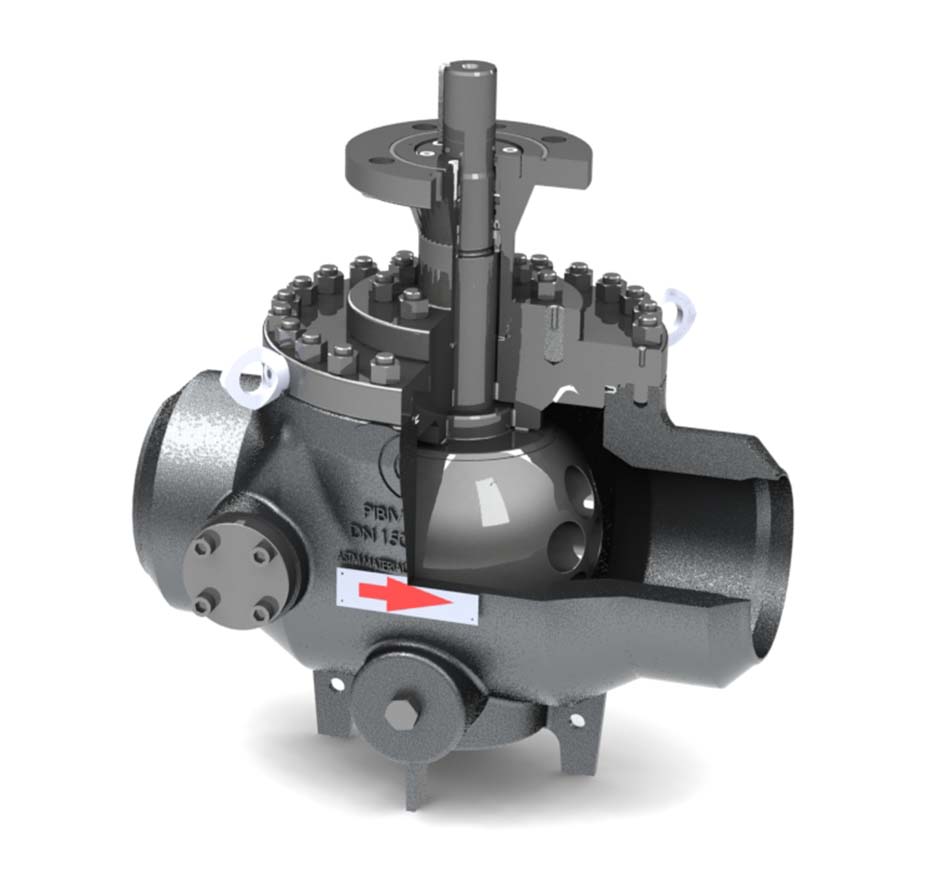

Pibiviesse – Top-Entry regelkogelkraan API 6D

De Top Entry Ball Valve is leverbaar in diverse unieke ontwerpuitvoeringen. Uitgevoerd met een eendelige behuizing met geboute kap, en een flexibel ontwerp dat geschikt is om te voldoen aan elke toepassing en specificatie-eis. De trim is speciaal ontworpen met Cage, Unicage, V-ball en resistors om druk, flow en geluid te regelen volgens de specificatie-eisen.

Productontwerp & leveringsprogramma:

• Eendelige behuizing met geïntegreerde uiteinden
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D (referentie), maatbereik van 1/2″ tot 48″, drukklassen ASME klasse 150# tot 2500#
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: CS, LTCS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen, titanium
• Ontwerptemperatuurbereik: -196 / +350 °C

Belangrijke ontwerpkenmerken:

• Geschroefde kap (bolted bonnet)
• Geschikt voor onderhoud in de leiding (in-line maintenance)
• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel (voorkeur) of unidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Noodafdichtingsinjectie op spindel en zittingen
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting
• SPE-zittingontwerp (zelfontlastend) of DIB-1 / DIB-2 zittingontwerp of enkelvoudig zittingontwerp (single seat)

Toepassingen:

Het TOP Entry-ontwerp is de meest toegepaste kogelkraan in de upstream-, midstream- en downstreamsectoren van de olie- en gasindustrie, waaronder onshore LNG-installaties en offshore FLNG, onshore productie, raffinage en petrochemie, onshore behandeling, offshore platforms en FPSO’s, elektriciteitsopwekking, waterkracht en ontzilting (watervoorziening).
