Pibiviesse – Double Block and Bleed kogelafsluiter API 6D

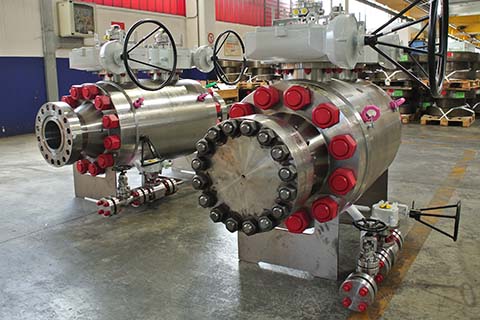

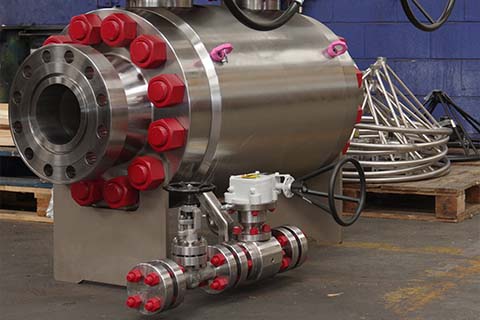

De PIBIVIESSE Double Block and Bleed (dual ball) Side Entry Ball Valve is leverbaar in diverse ontwerpuitvoeringen en materiaalkwaliteiten. Uitgevoerd met een 3-delige side entry geboute behuizing, met zachte of metalen zittingen, brandveilig ontwerp en een flexibel ontwerp dat geschikt is om te voldoen aan een breed scala aan toepassingen en specificatie-eisen.

Productontwerp & leveringsprogramma:

• 3-delige, gesplitste en geboute behuizing
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D, maatbereik van 2″ tot 36″, drukklassen ASME klasse 150# tot 2500#
• API 6A, maatbereik van 1.13/16″ tot 20″, drukklassen van 2000 tot 15.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: CS, LTCS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen, titanium
• Ontwerptemperatuurbereik: -46 / +230 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Noodafdichtingsinjectie op de spindel en zittingen
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting of primaire metalen / secundaire zachte afdichting (PMSS)
• SPE-zittingontwerp (zelfontlastend) of DIB-1 / DIB-2 zittingontwerp

Toepassingen:

Onshore LNG-installaties en offshore FLNG, onshore olie- en gasproductie, raffinage en petrochemie, onshore gasbehandeling, offshore platforms en FPSO’s, onshore opslag.
