Pibiviesse – Hoge temperatuur Side-Entry kogelafsluiter API 6D

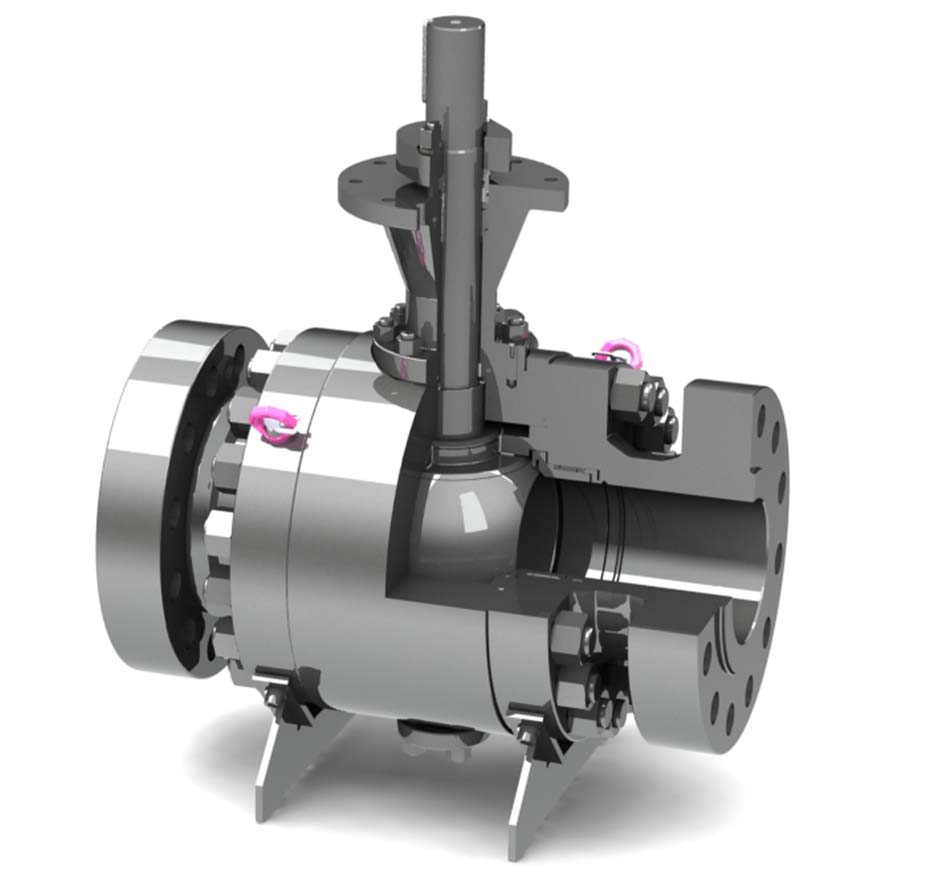

Side Entry Ball Valve voor toepassingen bij hoge temperaturen tot 600 °C. Uitgevoerd met een 2- of 3-delige geboute behuizing, spindelverlenging voor hoge temperaturen, met metalen zittingen, en een flexibel ontwerp dat geschikt is om te voldoen aan een breed scala aan specificatie-eisen voor hoge temperaturen.

Productontwerp & leveringsprogramma:

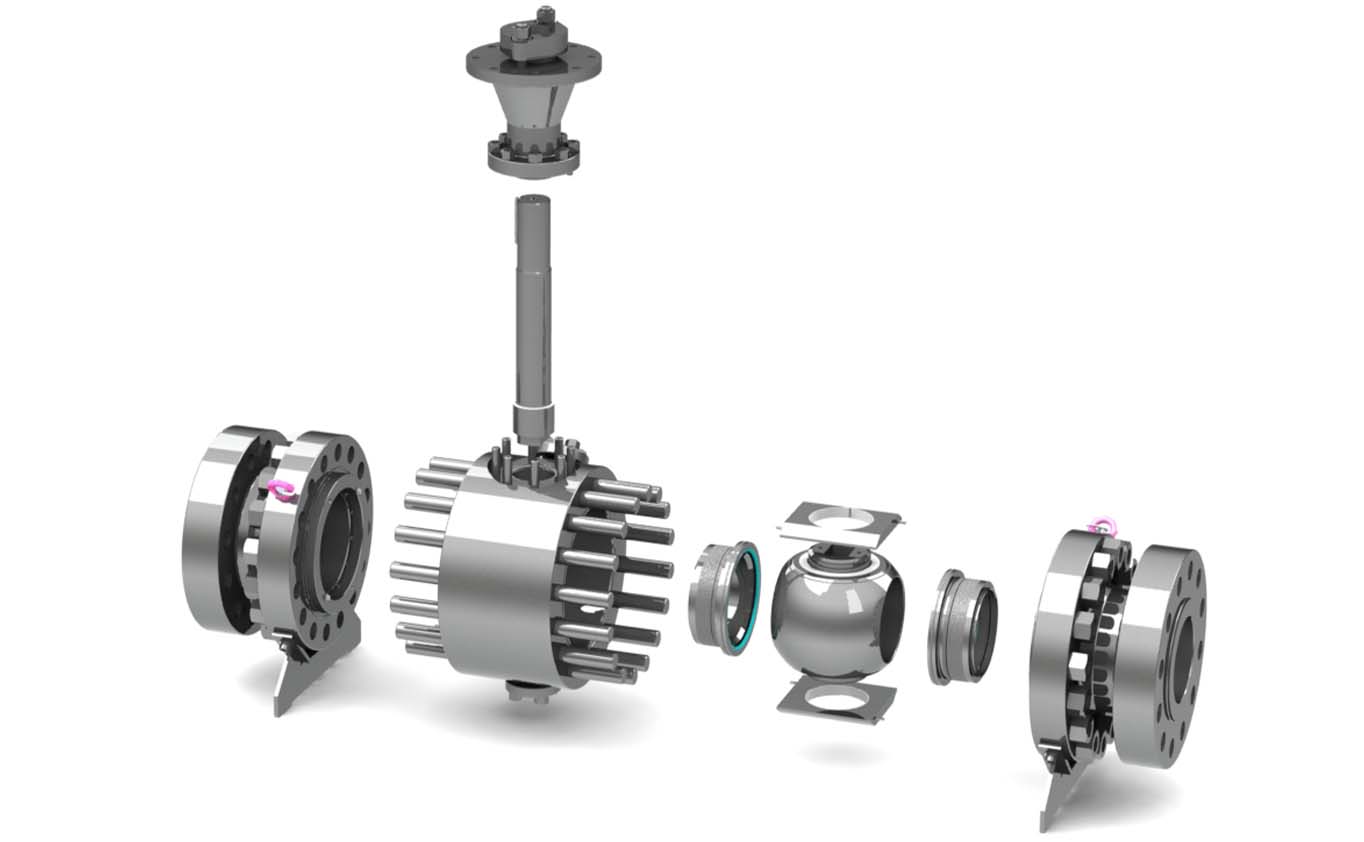

• 2- of 3-delige, gesplitste en geboute behuizing
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D, maatbereik van 2″ tot 60″, drukklassen ASME klasse 150# tot 2500#
• API 6A, maatbereik van 1.13/16″ tot 20″, drukklassen van 2000 tot 10.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: CS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen
• Ontwerptemperatuurbereik: -46 / +650 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Spoelpunt op de zittingen (flushing point on seats)
• Noodafdichtingsinjectie op de spindel (emergency sealant injection on stem)
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting
• SPE-zittingontwerp (zelfontlastend) of DIB-1 / DIB-2 zittingontwerp

Toepassingen:

Het Side Entry Ball Valve-ontwerp wordt het meest toegepast in de upstream-, midstream- en downstreamsectoren van de olie- en gasindustrie, waaronder offshore FLNG, onshore productie, raffinage en petrochemie, onshore behandeling, en offshore platforms en FPSO’s.
