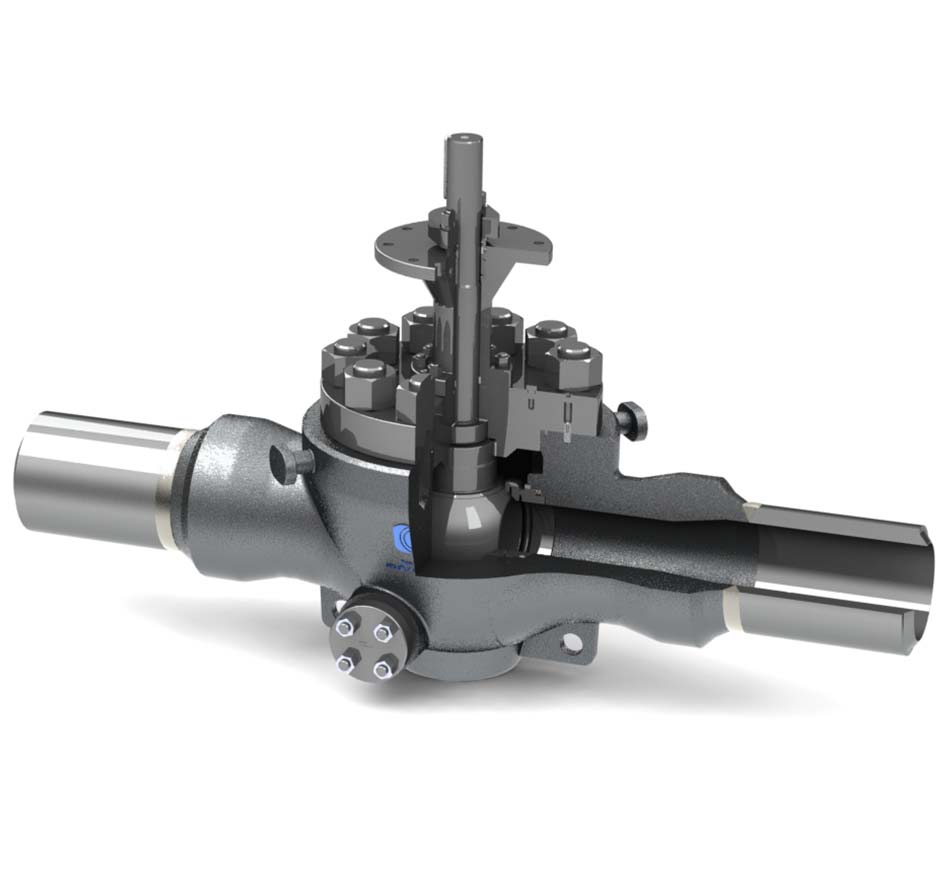

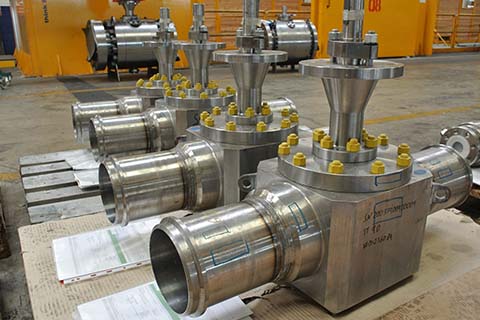

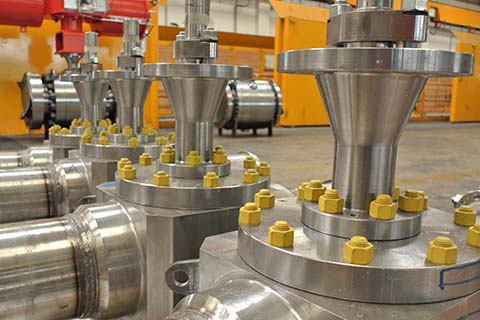

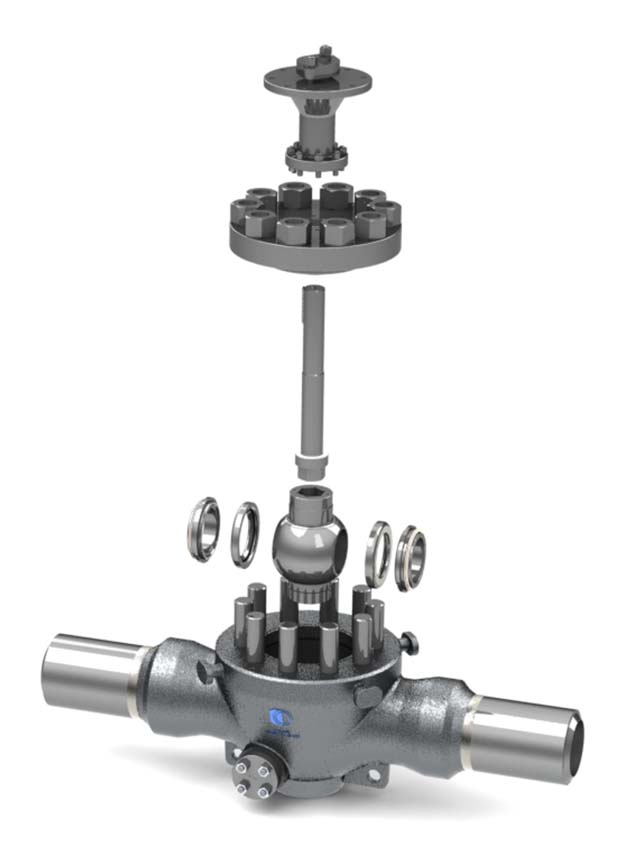

Pibiviesse – Hoge temperatuur Top-Entry kogelafsluiter API 6D

Top Entry Ball Valve voor toepassingen bij hoge temperaturen tot 600 °C. Eendelige uitvoering met geboute kap en spindelverlenging voor hoge temperaturen, met metalen zittingen, en een flexibel ontwerp dat geschikt is om te voldoen aan een breed scala aan specificatie-eisen voor hoge temperaturen.

Productontwerp & leveringsprogramma:

• Eendelige behuizing met geïntegreerde uiteinden
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D, maatbereik van 2″ tot 64″, drukklassen ASME klasse 150# tot 2500#
• API 6A, maatbereik van 1.13/16″ tot 20″, drukklassen API 6A van 2000 tot 10.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: CS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen
• Ontwerptemperatuurbereik: -46 / +650 °C

Belangrijke ontwerpkenmerken:

• Geschroefde kap (bolted bonnet)
• Geschikt voor onderhoud in de leiding (in-line maintenance)
• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Spoelpunt(en) op de zittingen (flushing points on seats)
• Noodafdichtingsinjectie op de spindel (emergency sealant injection on stem)
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting
• SPE-zittingontwerp (zelfontlastend) en DIB-2-zittingontwerp

Toepassingen:

Het Top Entry Ball Valve-ontwerp wordt het meest toegepast in de upstream-, midstream- en downstreamsectoren van de olie- en gasindustrie, waaronder offshore FLNG, onshore productie, raffinage en petrochemie, onshore behandeling, en offshore platforms en FPSO’s.
