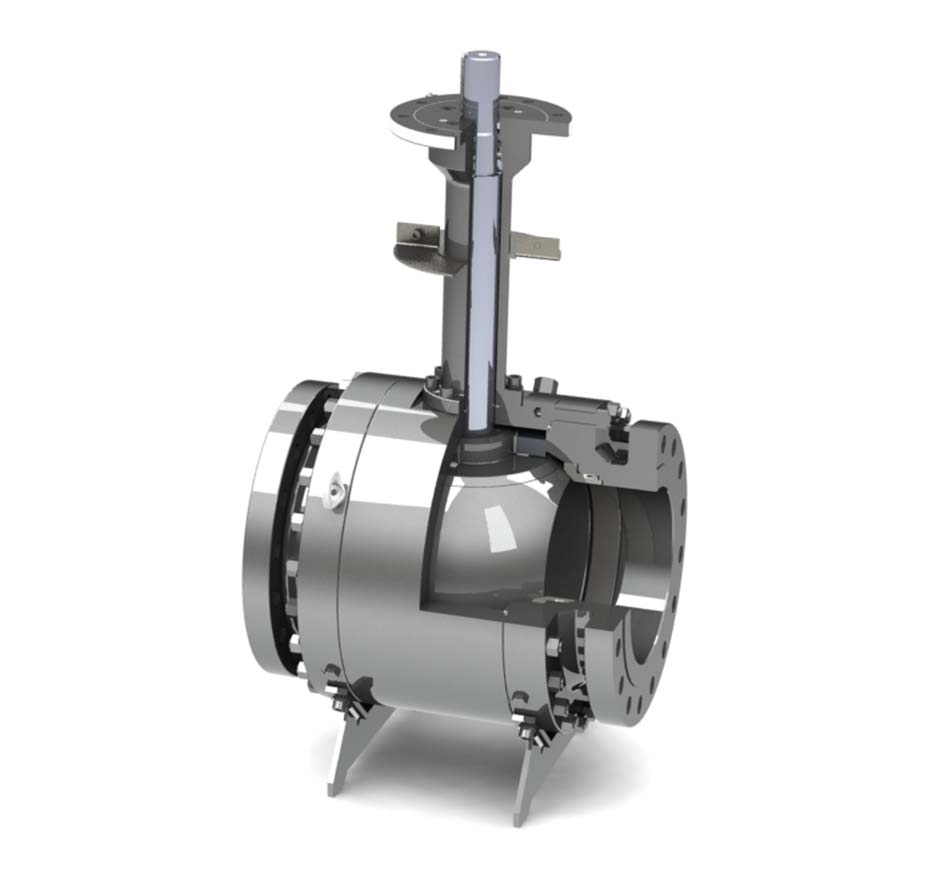

Pibiviesse – Lage temperatuur Side-Entry kogelafsluiter API 6D

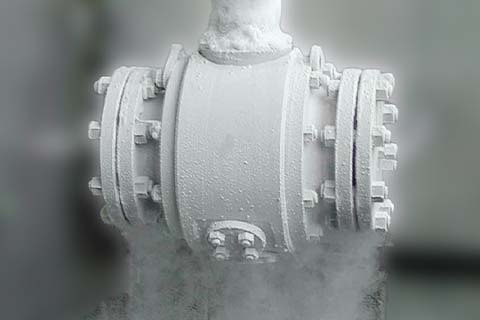

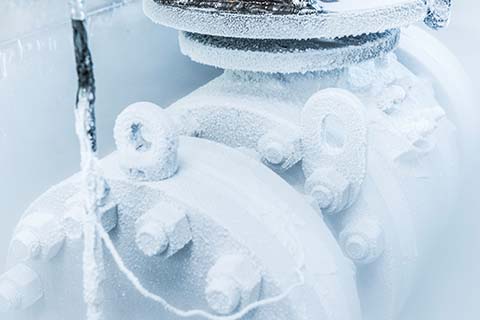

Side Entry Ball Valve voor lage temperaturen en cryogene toepassingen. Uitgevoerd met een 2- of 3-delige geboute behuizing, cryogene spindelverlenging, met zachte of metalen zittingen, en een flexibel ontwerp dat geschikt is om te voldoen aan een breed scala aan specificatie-eisen voor lage temperaturen.

Productontwerp & leveringsprogramma:

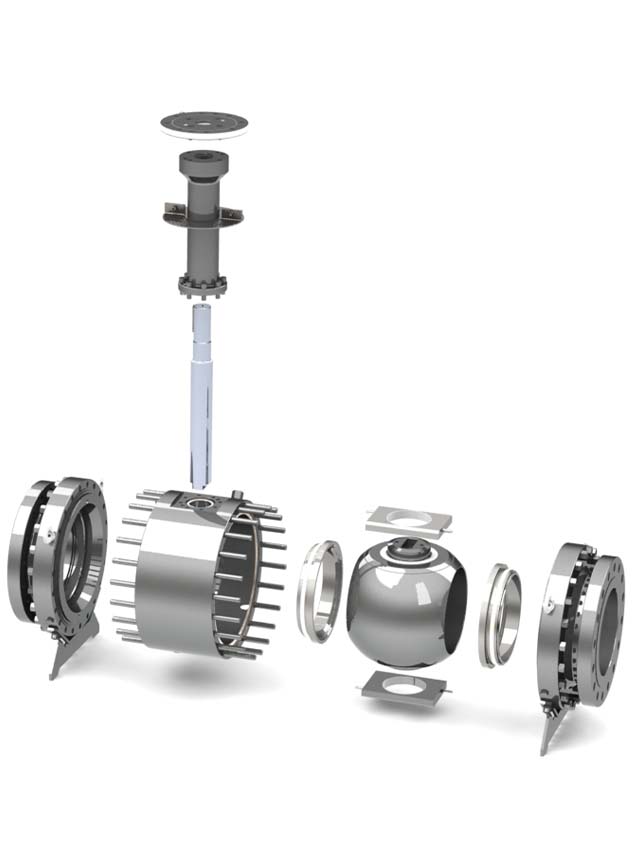

• 2- of 3-delige, gesplitste en geboute behuizing
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D, maatbereik van 1/2″ tot 64″, drukklassen ASME klasse 150# tot 2500#
• API 6A, maatbereik van 1.13/16″ tot 11″, drukklassen van 2000 tot 10.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: LTCS, roestvast staal
• Ontwerptemperatuurbereik: -196 / +230 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Verlengde kap (extended bonnet)
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting
• SPE-zittingontwerp (zelfontlastend) en DIB-2-zittingontwerp

Toepassingen:

Het Side Entry Ball Valve-ontwerp voor lage temperaturen en cryogene toepassingen wordt het meest toegepast in de upstream- en midstreamsectoren van de olie- en gasindustrie, waaronder onshore LNG-installaties en offshore FLNG, onshore productie, raffinage en petrochemie, onshore behandeling, en offshore platforms en FPSO’s.
