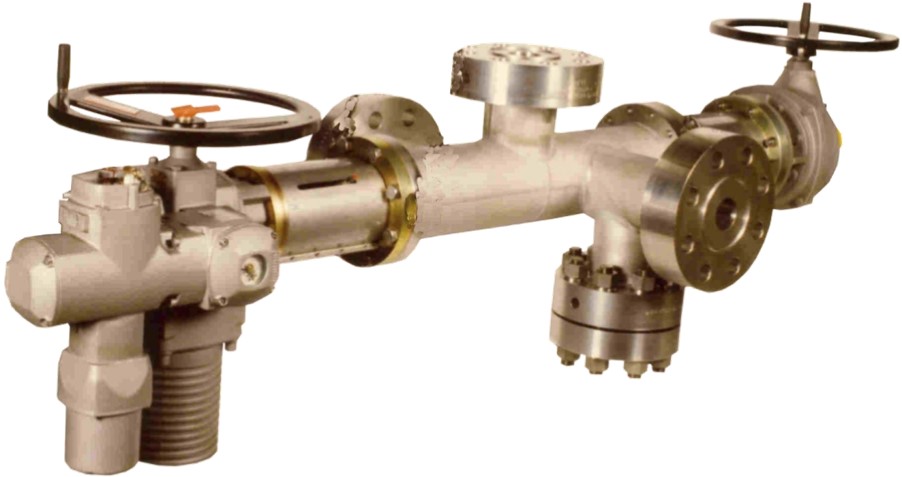

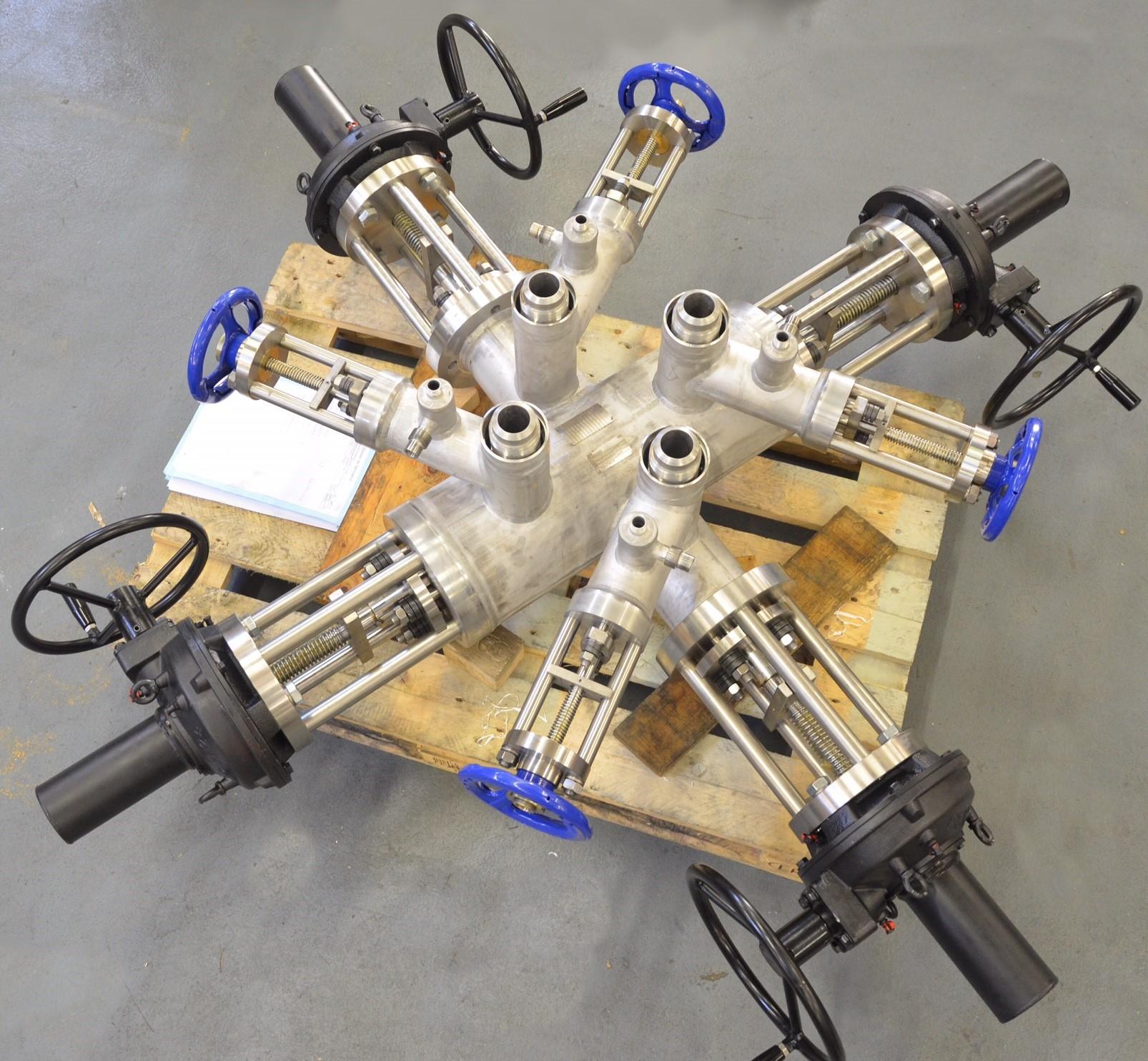

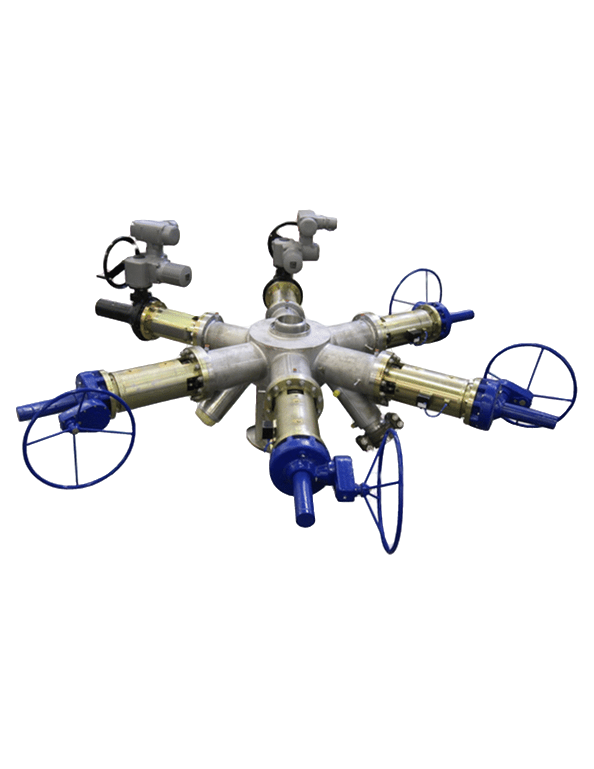

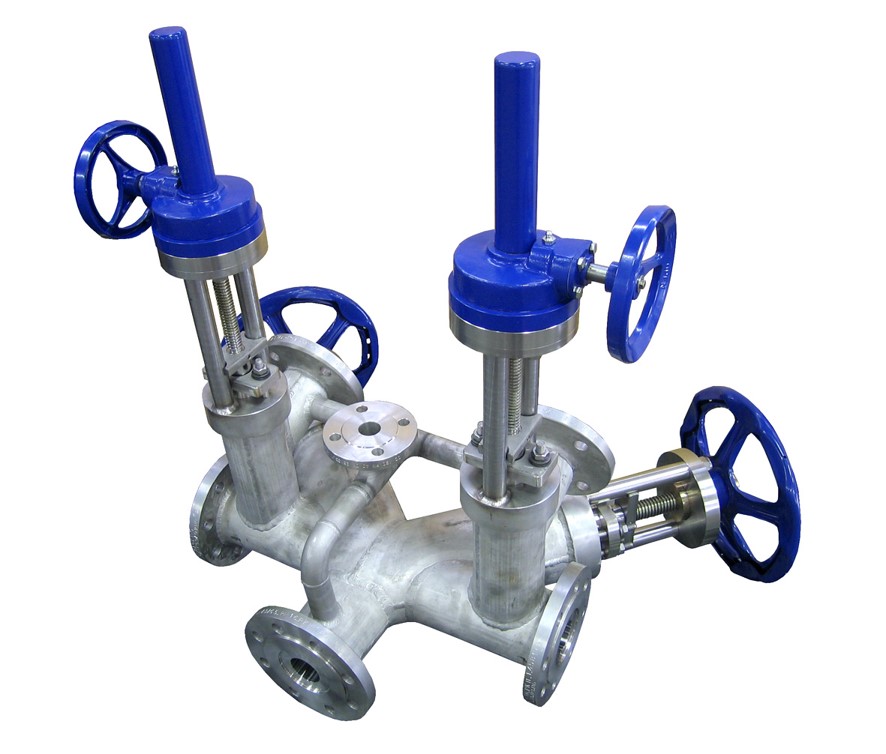

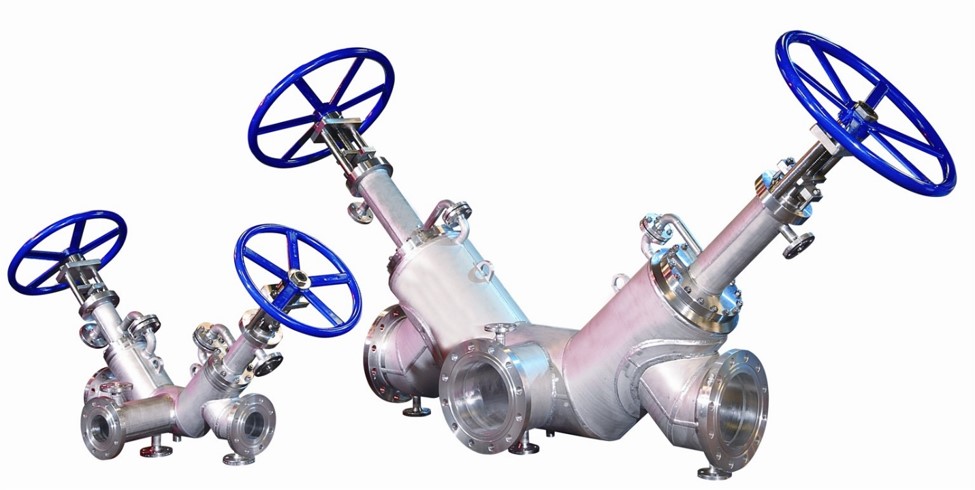

Meervoudige Zuigerklep

Hoogwaardige meervoudige zuigerklep voor kritische procesomstandigheden

De meervoudige zuigerklep is een essentieel component binnen industriële procesinstallaties waar vloeistoffen, gassen of slurry’s gecontroleerd moeten worden verdeeld, omgeleid of geïsoleerd. Deze afsluiters worden met name toegepast in sectoren zoals chemie, petrochemie, polymerenproductie en farmacie, waar betrouwbaarheid en procesveiligheid cruciaal zijn.De meervoudige zuigerklep van Guichon is specifiek ontworpen voor extreme procescondities, zoals hoge druk, hoge temperaturen, corrosieve media en abrasieve toepassingen. Dankzij een robuuste constructie en maatwerkconfiguraties biedt deze oplossing maximale flexibiliteit en bedrijfszekerheid.

Wat is een meervoudige zuigerklep?

Een meervoudige zuigerklep is een industriële afsluiter met meerdere aansluitingen (2-, 3-, 4- of meerweg), ontworpen om processtromen gecontroleerd te verdelen, combineren of om te leiden. Hiermee kunnen verschillende proceslijnen efficiënt worden beheerd zonder meerdere afzonderlijke afsluiters te installeren.Typische functies zijn:

• Splitsen van één stroom naar meerdere uitgangen
• Samenvoegen van meerdere stromen
• Isoleren van procesdelen
• Omschakelen tussen verschillende proceslijnen

Door de speciale constructie van de meervoudige zuigerklep wordt een hoge mate van procescontrole gecombineerd met minimale drukverliezen en optimale dichtheid.

Belangrijkste kenmerken en voordelen

Doodruimtevrij ontwerp

Een belangrijk kenmerk van de meervoudige zuigerklep is het doodruimtevrije ontwerp, waardoor ophoping van productresten wordt voorkomen. Dit is essentieel bij:

• Polymeriserende vloeistoffen
• Hoogviskeuze media
• Hygiënische processen

Dit ontwerp voorkomt vervuiling, productdegradatie en ongeplande stilstand.

Lage drukverliezen

De interne stromingsgeometrie is ontworpen voor minimale weerstand, wat resulteert in:

• Hogere procesefficiëntie
• Lager energieverbruik
• Verbeterde productkwaliteit

Geschikt voor extreme omstandigheden

De meervoudige zuigerklep is ontworpen voor veeleisende toepassingen met:

• Hoge drukken tot zware procesklassen
• Hoge en lage temperaturen
• Vacuümtoepassingen
• Corrosieve en abrasieve media

Metaal-op-metaal afdichting

De standaard uitvoering beschikt over een metaal-op-metaal afdichting, ideaal voor:

• Slijtagegevoelige toepassingen
• Hoge temperaturen
• Agressieve chemicaliën

Voor specifieke processen zijn alternatieve afdichtingsmaterialen beschikbaar.

Volledig maatwerk mogelijk

Elke meervoudige zuigerklep kan worden ontworpen volgens proceseisen, waaronder:

• Oriëntatie van aansluitingen
• Aantal wegen (3-way, 4-way en meer)
• Type bediening
• Materiaalkeuze
• Klantspecifieke engineering

Beschikbare uitvoeringen

Zuigeruitvoering (Piston Type)

Deze uitvoering van de meervoudige zuigerklep is bijzonder geschikt voor zware industriële toepassingen.Kenmerken:

• Conische afsluiting
• Uitstekend voor abrasieve media
• Hoge drukbestendigheid
• Gepolijste zuiger voor optimale afdichting
• Lange levensduur

Schijfuitvoering (Disc Type)

• Compact ontwerp
• Geschikt voor middelzware toepassingen
• Lage onderhoudsbehoefte
• Hoge bedrijfszekerheid

Lift Plug uitvoering

• Wrijvingsarme werking
• Lange standtijd
• Ideaal voor polymeren en kritische media

Materialen en constructie

De meervoudige zuigerklep wordt geproduceerd uit hoogwaardige materialen voor zware industriële omstandigheden:

• Koolstofstaal (CS)
• RVS / roestvast staal
• Duplex en Super Duplex
• Inconel
• Incoloy
• Hastelloy
• Monel
• Titanium
• Zirconium
• Tantalum

Deze brede materiaalkeuze maakt toepassing mogelijk in vrijwel elke chemische en thermische omgeving.Constructieopties:

• Gelaste uitvoering
• Gegoten uitvoering
• Volledig maatwerk ontwerp

Bediening en automatisering

De meervoudige zuigerklep kan geleverd worden met verschillende bedieningsmogelijkheden:

Handbediening

Voor manuele procesregeling.

Pneumatische aandrijving

• Enkelwerkend
• Dubbelwerkend
• Geschikt voor automatisering

Elektrische aandrijving

Voor nauwkeurige procescontrole en integratie in automatiseringssystemen.

Hydraulische aandrijving

Voor zware toepassingen en hoge bedieningskrachten.Door deze mogelijkheden integreert de meervoudige zuigerklap eenvoudig in moderne procesinstallaties.

Toepassingen van de meervoudige zuigerklep

Chemische industrie

Voor veilige verwerking van corrosieve en reactieve stoffen.

Petrochemische industrie

Voor hoge druk- en temperatuurtoepassingen.

Polymeren en plastics

Bij uitstek geschikt voor viskeuze en polymeriserende media.

Farmaceutische industrie

Voor gecontroleerde en hygiënische processen.

Algemene procesindustrie

Voor:

• Vloeistoffen
• Gassen
• Slurry
• Hoogviskeuze media

Technische specificaties

Indicatieve specificaties:

• Nominale diameters: DN 15 – DN 250
• Hoge drukklassen beschikbaar
• Breed temperatuurbereik afhankelijk van materiaal
• 2 tot 8+ poorten mogelijk
• Leverbaar volgens relevante industriële normen en richtlijnen

Waarom kiezen voor een meervoudige zuigerklep?

Een meervoudige zuigerklep biedt belangrijke voordelen ten opzichte van conventionele omstelafsluiters:

Hogere procesbetrouwbaarheid

De robuuste constructie minimaliseert storingen en stilstand.

Minder onderhoud

Dankzij duurzame materialen en slijtagebestendig ontwerp.

Procesoptimalisatie

Efficiënte flowcontrole met minimale drukverliezen.

Langere levensduur

Ontworpen voor zware en continu kritische bedrijfsomstandigheden.

Volledig maatwerk

Elke meervoudige zuigerklep kan exact worden afgestemd op uw proces.

Toepassingen voor kritische processen

De meervoudige zuigerklep wordt vaak toegepast in processen met:

• Hoge temperaturen
• Hoge drukken
• Corrosieve media
• Erosieve of abrasieve producten
• Polymeriserende producten
• Kritische schakelmomenten in proceslijnen

Waar standaard afsluiters tekortschieten, biedt een meervoudige zuigerklep een betrouwbare oplossing..
