Metalen Breekplaat — Betrouwbare Overdrukbeveiliging voor Industriële Processen

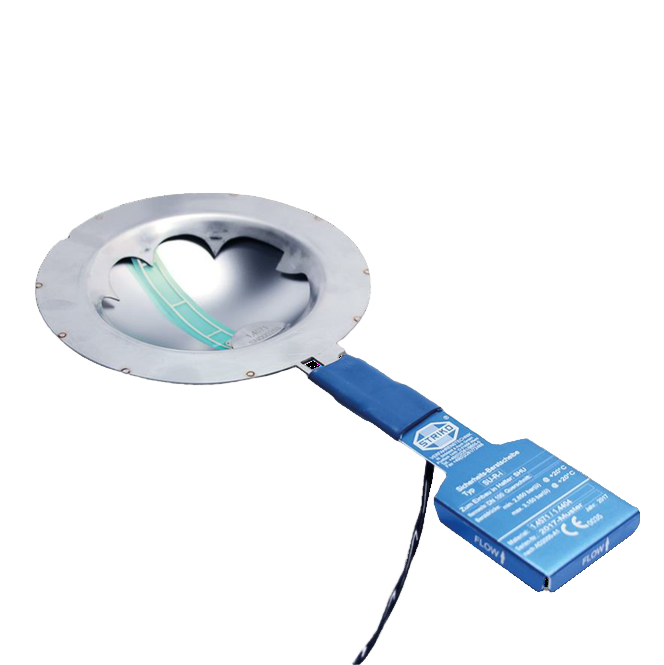

Wat is een metalen breekplaat?

Een metalen breekplaat is een druksysteem-veiligheidscomponent die ontworpen is om bij een vooraf bepaalde druk snel en veilig open te gaan om overdruk of onderdruk in een installatie te ontlasten. Bij overschrijding van de ingestelde breekdruk scheurt de breekplaat binnen milliseconden en creëert een veilige afvoeropening. Deze beschermt apparatuur, systemen en personeel tegen schade door ongewenste drukopbouw.

Rol in productie- en procesinstallaties

In moderne industriële omgevingen zijn metalen breekplaten essentieel voor drukbeveiliging. Ze worden ingezet in uiteenlopende sectoren: van chemische installaties en olie- en gasindustrie tot energieopwekking, farmaceutische processen en cryogene opslagsystemen.

Waarom kiezen voor een metalen breekplaat?

1. Snelle en betrouwbaar drukontlasting

Metalen breekplaten reageren vrijwel onmiddellijk op overdruk, omdat ze geen bewegende onderdelen bevatten. Zodra de druk de vooraf ingestelde waarde bereikt, breekt de plaat open — zonder vertraging. Dit minimale reactietijdpunt vermindert risico’s op structurele schade en verbetert de veiligheid van personeel en installatie.

2. Eenvoud in ontwerp, geen onderhoud nodig

Een metalen breekplaat bestaat uit een eenvoudige metalen schijf, vaak met een specifieke geometrie of laser-ingesneden breekpunten. Hierdoor zijn er geen mechanische systemen die onderhoud vereisen en is de kans op storingen drastisch lager dan bij traditionele veerveiligheden.

3. Compact en kostenbesparend

Door hun eenvoudige constructie zijn metalen breekplaten licht en hebben ze een geringe inbouwmaat in vergelijking met andere druksystemen zoals veiligheidskleppen. Dit reduceert materiaalkosten en installatiecomplexiteit.

4. Gericht op 100% lekdichtheid

Onder normale bedrijfsomstandigheden vormen metalen breekplaten een volledig dichte barrière. In tegenstelling tot sommige kleppen, waar slijtage kan leiden tot kleine lekkages, biedt een breekplaat gegarandeerde afdichting tot het moment van activering.

Technische kenmerken en varianten

Dutch Valve Vision levert verschillende ontwerpen en configuraties om aan uiteenlopende procesbehoeften te voldoen:

• Plat en meerlaags

Deze basisuitvoering is ideaal voor algemene toepassingen in procesinstallaties. De meerlaagse constructie biedt extra sterkte en betrouwbaarheid onder hogere drukken.

• Bolvormig met X- of C-ingesneden dome

Bolvormige metalen breekplaten zijn geschikt voor toepassingen met grote drukverschillen of waar een gecontroleerde breekactie nodig is. X- en C-sneden zorgen bovendien voor specifieke breekpatronen.

• Vacuüm- en dubbele breekplaten

Voor systemen die zowel overdruk als onderdruk moeten beheren zijn vacuüm-geschikte of dubbele breekplaten beschikbaar.

Materialen en corrosiebestendigheid

De standaard metalen breekplaat die Dutch Valve Vision levert is vervaardigd uit 316 roestvrij staal, dat bekendstaat om uitstekende corrosieweerstand en structurele integriteit. Naast 316 RVS zijn er opties in hoogpresterende legeringen zoals Hastelloy en titanium, afhankelijk van procesvereisten.

Keuze van materiaal wordt afgestemd op:

• chemische compatibiliteit met media

• werktemperatuur

• mechanische belasting

Deze afwegingen zijn kritisch voor minimale afwijking van ontwerpdruk en maximale levensduur.

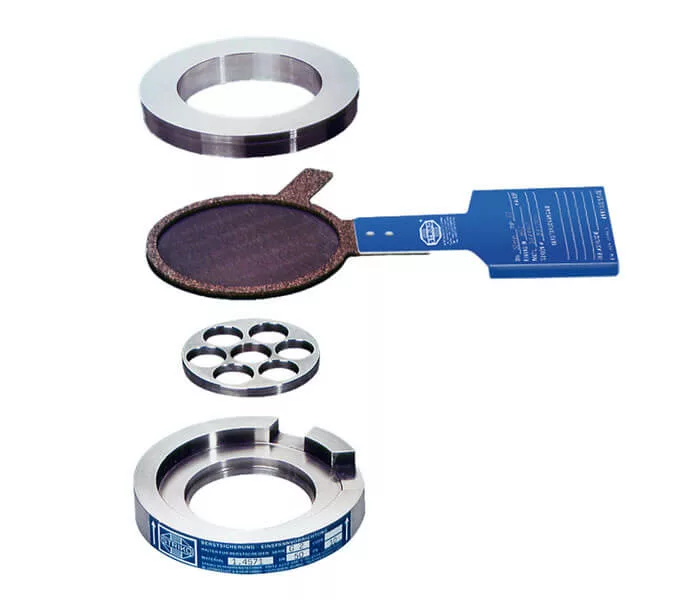

Integratie in het systeem – houder of directe montage

Metalen breekplaten kunnen direct tussen flenzen geïnstalleerd worden in systemen met rechte leidingsecties. Voor toepassingen met pulserende druk, cyclische belasting of waar procesintegriteit belangrijk is, worden breekplaten vaak gemonteerd in een speciale breekplaathouder.

Voordelen van een houder:

• bescherming van de breekplaat tijdens installatie

• mogelijkheid tot integratie van druk- of signaal-detectiesystemen

• betere afstand tot andere veiligheidsapparatuur

Drukinstellingen en specificaties

Elke metalen breekplaat wordt ontworpen met een exacte breekdrukwaarde, afgestemd op de veilige werkdruk van het betreffende systeem. De tolerantie (variatie rond de ingestelde breekdruk) wordt bepaald door materiaaleigenschappen en productieprocessen.

Belangrijke parameters zijn onder meer:

• nominale diameter

• maximale werktemperatuur

• veiligheidsfactoren

• proces- en tegendruk

Toepassingsgebieden

Metalen breekplaten hebben brede inzetbaarheid in diverse industriële sectoren:

Chemische en petrochemische industrie

Beveiliging van reactors, opslagvaten en procesleidingen tegen overdruk veroorzaakt door exotherme reacties of blokkerende processen.

Energie- en industriële krachtcentrales

Bescherming van stoomketels en dampcircuits tegen overdruk-indicaties bij snelle belastingveranderingen.

Cryogene systemen

Gebruikt bij de opslag van vloeibaar gas (zoals LNG en vloeibare gassen) om drukpieken bij temperatuurwisselingen te ontlasten.

Farmaceutische, food & drankenindustrie

Hygiënische breekplaten zijn ontworpen voor steriele processen en omvatten glanzend gepolijste oppervlakken die reiniging en CIP-procedures ondersteunen.

Luchtvaart, defensie en high tech

Toepassingen waar precisie onder druk noodzakelijk is, zoals brandstofsystemen en hydraulische circuits.

Vergelijking met traditionele veiligheidskleppen

Voordelen t.o.v. kleppen

Metalen breekplaten hebben direct voordeel als:

• ze lichter en compacter zijn;

• ze geen onderhoud vereisen;

• ze sneller reageren;

• ze volledige afdichting bieden onder normale werking.

Beperkingen

Het belangrijkste verschil met een veerveiligheid is dat een breekplaat maar één keer bruikbaar is: na activering moet deze worden vervangen. Daarnaast is er geen mogelijkheid tot her-sluiten zoals bij een klep, waardoor het proces vaak tijdelijk stilgelegd moet worden.

Veiligheidsnormen en compliance

Metalen breekplaten vallen onder erkende Europese en internationale richtlijnen en normen voor drukapparatuur, waaronder:

• PED (Pressure Equipment Directive)

• ISO 4126 (drukbeveiligingsspecificaties)

• EN 14491 voor explosieveiligheid

• CE-certificering voor marktplaats-compliance

Het naleven van deze normen verzekert niet alleen wettelijke compliance, maar ook de betrouwbaarheid en veiligheid van de installatie.

Installatie, inspectie en onderhoud

Correcte installatie en periodieke inspectie zijn essentieel. Hierbij spelen factoren als:

• juiste materiaalselectie

• opslag en handling

• correcte positionering van de breekplaat

• aanwezigheid van reserve-breekplaten

Een beschadigde breekplaat mag niet worden gemonteerd, omdat zelfs kleine defecten de breekdruk kunnen beïnvloeden.

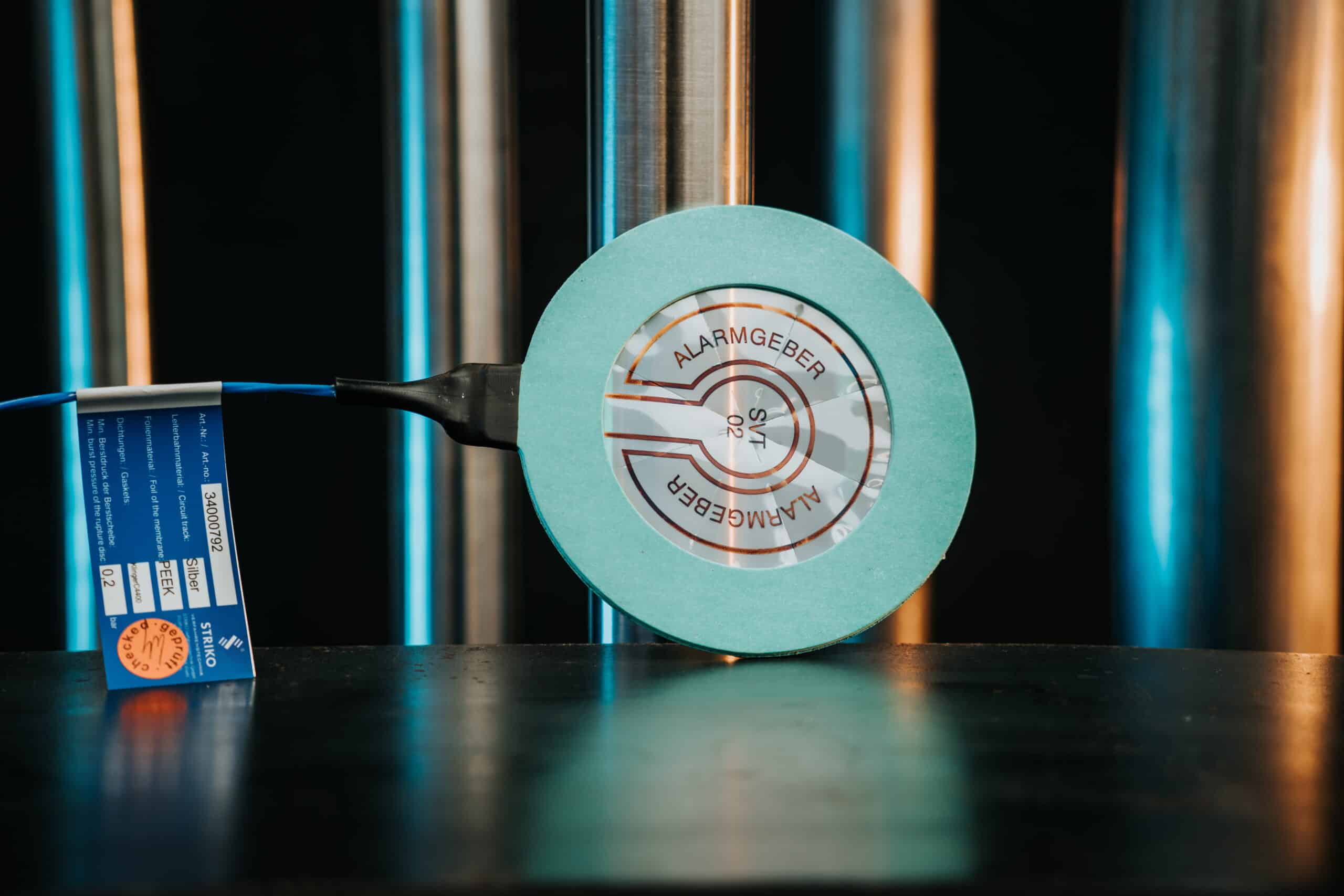

Signalisatie en monitoring

Moderne systemen kunnen breekplaten integreren met signaal- of detectiesensoren. Zodra de plaat opent, wordt een signaal naar het procescontrolesysteem gestuurd, waardoor beveiligingsprocedures onmiddellijk kunnen worden gestart. Dit ondersteunt preventieve maatregelen en vermindert potentiële schade.

Samenvatting — Waarom Dutch Valve Vision Metalen Breekplaten?

Dutch Valve Vision biedt een breed scala aan hoogwaardige metalen breekplaten die:

✔ voldoen aan internationale normen voor drukbeveiliging
✔ geschikt zijn voor diverse industriële toepassingen
✔ efficiënte en snelle drukontlasting leveren
✔ weinig onderhoud vergen
✔ ontworpen zijn op basis van procesbehoeften en veiligheidscriteria

Vraag een offerte aan

Wil je een metalen breekplaat afgestemd op jouw toepassing? Neem contact op met Dutch Valve Vision voor advies op maat, technische ondersteuning en een gerichte offerte.

Veelgestelde vragen (FAQ)

Wat is het verschil tussen een breekplaat en een veiligheidsklep?
Een breekplaat is eenmalig en onderhoudsvrij, met snelle reactietijd, terwijl een veiligheidsklep herbruikbaar is en instellingen kan wijzigen.

Hoe kies ik de juiste breekdruk?
Selectie gebeurt op basis van werkdruk, maximale toelaatbare druk en procesvereisten, met aandacht voor cyclische belastingen.

Hoe vaak moet ik de breekplaat vervangen?
Na activering moet deze worden vervangen. Onderhoudsintervallen worden bepaald door procescondities en veiligheidsnormen.
