Quarter Turn Sampling Valve

Betrouwbare, snelle en representatieve monstername voor kritische procescondities

Inleiding: waarom monstername een ontwerpdicipline is

In industriële processen is monstername geen bijzaak. De kwaliteit van een analyse staat of valt met de kwaliteit van het monster. Toch wordt monstername in veel installaties nog benaderd als een “aansluitpunt” in plaats van als een integraal onderdeel van het procesontwerp. Dat leidt tot vertraging, vervuiling, veiligheidsrisico’s en onbetrouwbare meetresultaten.

De Quarter Turn Sampling Valve van Dutch Valve Vision is ontwikkeld vanuit een andere invalshoek: monstername als gecontroleerde, reproduceerbare en veilige processtap. Door een doordacht kwartslagmechanisme, robuuste constructie en procesgerichte afdichting ontstaat een sampling-oplossing die geschikt is voor veeleisende toepassingen in de (petro)chemie, energie, farmacie, food & beverage en specialty chemicals.

Deze pagina geeft een diepgaand overzicht van ontwerpfilosofie, technische kenmerken, toepassingsgebieden en selectiecriteria. Gericht op engineers, maintenance managers en procestechnologen die monstername serieus nemen.

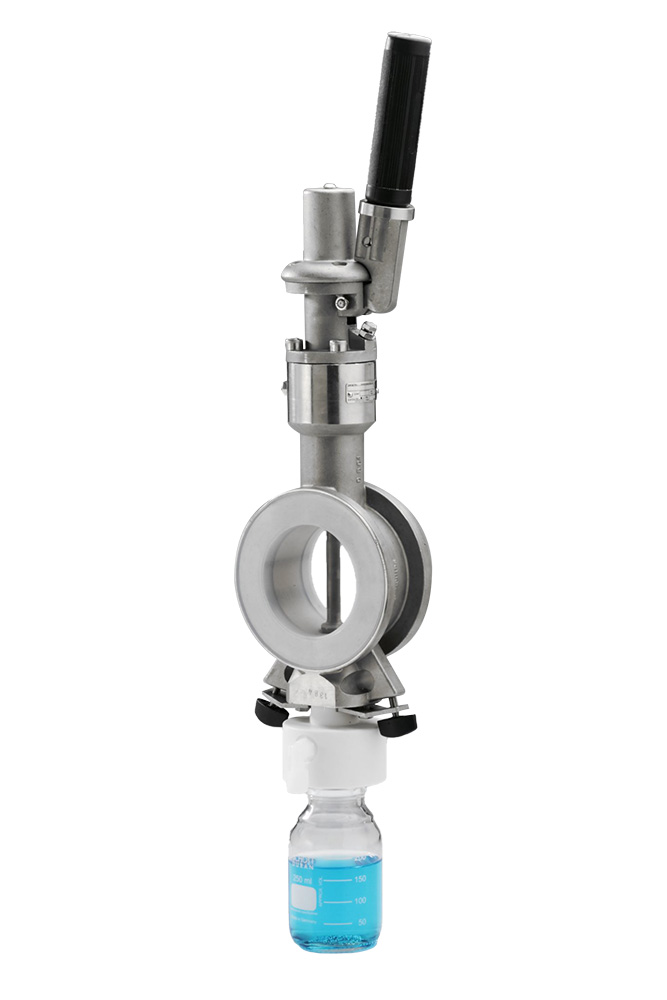

Wat is een Quarter Turn Sampling Valve?

Een quarter turn sampling valve is een sampling-afsluiter die met een rotatie van 90° (kwartslag) van gesloten naar open positie gaat. Dit principe combineert snelheid met mechanische eenvoud. In tegenstelling tot naald- of multi-turn ventielen minimaliseert een kwartslagbeweging slijtage, verkort het bedieningsmoment en reduceert het risico op foutbediening.

Kernprincipes

• Directe flow opening: snelle en gecontroleerde monsterafname

• Minimale dode ruimte: beperkt productretentie en kruisbesmetting

• Eenduidige open/dicht-positie: visueel en tactiel verifieerbaar

• Robuust mechanisme: geschikt voor hoge druk- en temperatuurniveaus

Het resultaat is een ventiel dat niet alleen functioneert als afsluiter, maar als betrouwbaar sampling-instrument.

Ontwerpfilosofie van Dutch Valve Vision

Bij Dutch Valve Vision staat de toepassing centraal, niet het standaardproduct. De quarter turn sampling valve is daarom ontworpen vanuit drie uitgangspunten:

1. Procesintegriteit
   Het monster moet representatief zijn voor het procesmedium op dat specifieke punt in tijd en plaats. Dat betekent geen dode zones, geen ongecontroleerde expansie en geen materiaalinteractie die het monster beïnvloedt.

2. Operationele veiligheid
   Monstername is een handmatige handeling in een vaak geautomatiseerde installatie. Het ontwerp moet risico’s voor operators minimaliseren, ook bij hoge druk, temperatuur of toxische media.

3. Levensduur en onderhoud
   Stilstand kost geld. De constructie is gericht op lange service-intervallen, voorspelbaar onderhoud en eenvoudige revisie zonder speciale tools.

Technische kenmerken en specificaties

Kwartslagmechanisme

Het hart van de valve is het quarter turn-mechanisme. Door de beperkte rotatie:

• is het bedieningsmoment laag en consistent

• is de kans op vastlopen door vervuiling kleiner

• wordt de afdichting gelijkmatig belast

Dit maakt de valve geschikt voor zowel handmatige bediening als actuator-aandrijving.

Afdichtingsconcept

Afhankelijk van de toepassing zijn verschillende afdichtingsprincipes beschikbaar:

• Metalen afdichting voor hoge temperatuur en abrasieve media

• Elastomeer of PTFE-afdichting voor chemische compatibiliteit en hygiënische toepassingen

De afdichting is zodanig gepositioneerd dat deze buiten de primaire flow blijft wanneer de valve gesloten is, wat slijtage en productopbouw reduceert.

Materialen

Typische materiaalkeuzes:

• RVS 316 / 316L

• Duplex en Super Duplex

• Speciale legeringen (bijv. Hastelloy) voor corrosieve omgevingen

Materiaalkeuze wordt altijd afgestemd op medium, temperatuur, druk en reinigingsregime.

Druk- en temperatuurbereik

De quarter turn sampling valve is inzetbaar in een breed bereik, van lage druk utilities tot hoge druk procesleidingen. Exacte grenzen zijn configuratie-afhankelijk en worden per project gespecificeerd.

Toepassingsgebieden

(Petro)chemische industrie

In chemische installaties is monstername essentieel voor:

• kwaliteitscontrole

• procesoptimalisatie

• veiligheidsmonitoring

De quarter turn sampling valve biedt hier snelle monstername zonder langdurige blootstelling van operators aan het medium.

Energie en waterstof

Bij energieopwekking en waterstoftoepassingen spelen hoge drukken en temperatuurwisselingen een grote rol. Het robuuste ontwerp en de duidelijke open/dicht-stand maken de valve geschikt voor deze dynamische processen.

Farmacie en life sciences

In gereguleerde omgevingen telt reproduceerbaarheid en reinigbaarheid. Dankzij minimale dode ruimte en compatibiliteit met CIP/SIP-processen ondersteunt de valve een valideerbare monstername.

Food & Beverage

Hygiënisch ontwerp, gladde oppervlakken en materiaalkeuze volgens food-grade standaarden maken de quarter turn sampling valve geschikt voor kwaliteitsmonsters zonder productverlies of contaminatie.

Veiligheid als integraal onderdeel

Monstername is een van de weinige momenten waarop mens en proces direct interacteren. Daarom is veiligheid geen add-on maar een ontwerpeis.

Operatorveiligheid

• Gecontroleerde opening voorkomt plotselinge drukontlasting

• Duidelijke bedieningsfeedback vermindert foutbediening

• Opties voor verlengde uitloop of gesloten sampling-systemen

Procesveiligheid

• Betrouwbare afdichting voorkomt lekkage

• Consistente werking voorkomt ongeplande emissies

• Geschikt voor integratie in veiligheidsprocedures en werkvergunningen

Onderhoud en levensduur

Predictable maintenance

Door het eenvoudige mechanisme en de beperkte bewegende delen is slijtage goed voorspelbaar. Dit maakt condition-based maintenance mogelijk in plaats van reactief onderhoud.

Snelle revisie

De valve is ontworpen voor:

• demontage zonder leidingwerk te verwijderen

• vervanging van afdichtingen zonder herkalibratie

• minimale downtime

Dit verlaagt de totale cost of ownership aanzienlijk.

Integratie in het procesontwerp

Positionering in de leiding

Een goede sampling valve functioneert alleen optimaal wanneer deze correct is gepositioneerd:

• in representatieve flowzones

• buiten dode hoeken of sedimentatiegebieden

• met voldoende ruimte voor veilige bediening

Dutch Valve Vision ondersteunt engineers in deze ontwerpfase met advies en datasheets.

Automatisering en digitalisering

De quarter turn sampling valve kan worden uitgerust met:

• standdetectie

• pneumatische of elektrische actuatoren

• koppeling aan DCS of safety systems

Hiermee past de valve in moderne, data-gedreven installaties.

Vergelijking met traditionele sampling-oplossingen

Waar conventionele naald- of plugventielen vaak complex en onderhoudsgevoelig zijn, biedt het quarter turn-principe:

• snellere bediening

• minder slijtage

• betere reproduceerbaarheid

Voor kritische processen vertaalt dit zich direct in betrouwbaardere analyses en lagere operationele risico’s.

Selectiecriteria: waar let je op?

Bij het selecteren van een quarter turn sampling valve zijn de volgende factoren bepalend:

• medium en chemische samenstelling

• druk- en temperatuurbereik

• vereiste hygiënische of ATEX-klasse

• bedieningsfrequentie

• onderhoudsstrategie

Een verkeerde keuze leidt zelden tot directe uitval, maar vaak tot structurele inefficiëntie. Daarom is toepassing-specifiek advies essentieel.

Waarom kiezen voor Dutch Valve Vision?

• Proceskennis: geen generiek product, maar een oplossing

• Engineering-gedreven: ontwikkeld door mensen uit de industrie

• Flexibiliteit: maatwerk waar nodig, standaard waar mogelijk

• Betrouwbaarheid: focus op levensduur en veiligheid

De quarter turn sampling valve is het resultaat van praktijkervaring, niet van catalogusoptimalisatie.
