Pibiviesse – Side-entry on/off kogelafsluiter API 6D

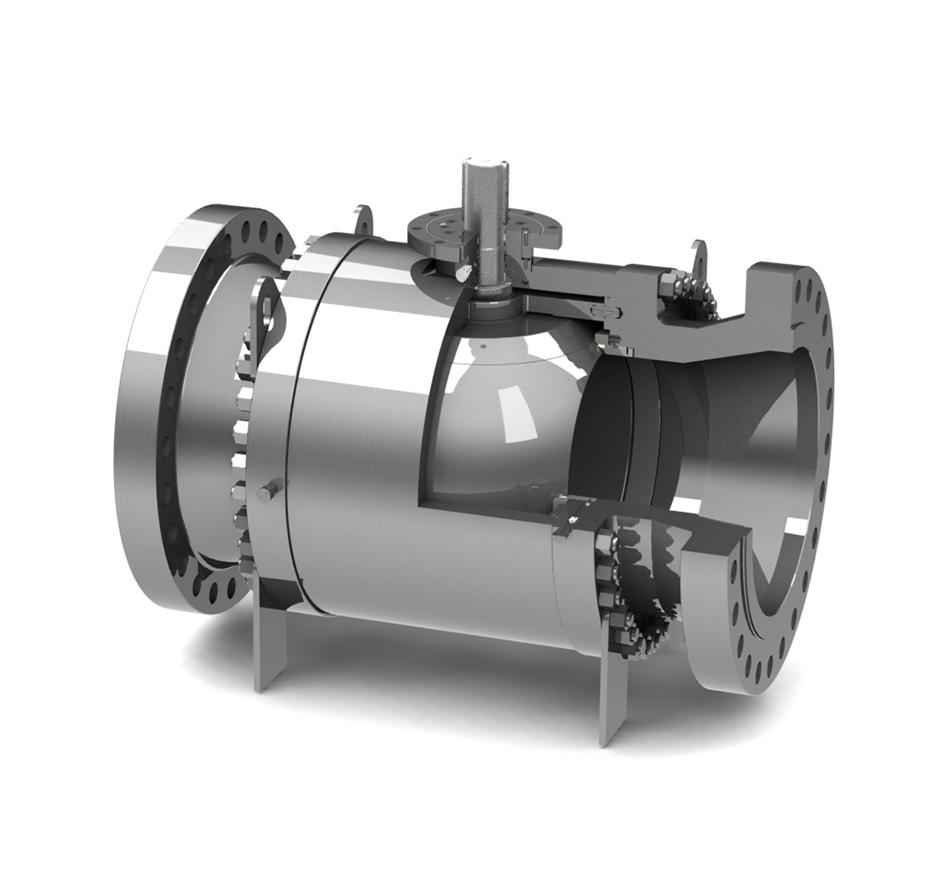

Een van de kernproducten van PIBIVIESSE, de Side Entry Ball Valve, is leverbaar in diverse uitvoeringen en materiaalsoorten voor cryogene toepassingen, hoge temperaturen, subsea-toepassingen, DBB-toepassingen (Double Ball) en regeltoepassingen. De afsluiter is uitgevoerd met een 2- of 3-delige, geboute behuizing, met zachte of metalen zittingen, brandveilig ontwerp en een flexibel ontwerp dat geschikt is om aan elke toepassing en specificatie eis te voldoen.

Productontwerp & leveringsprogramma:

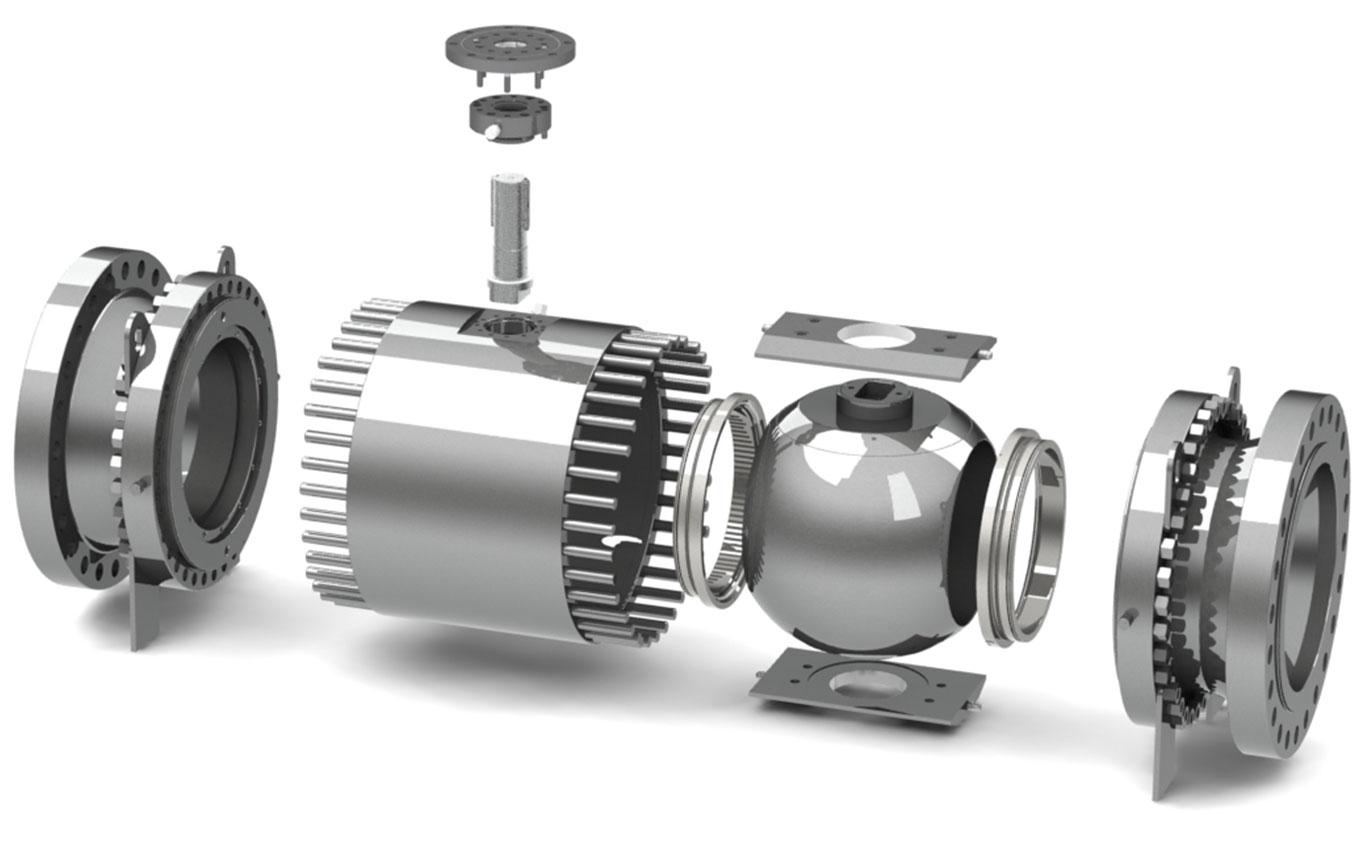

• 2- of 3-delige, gesplitste en geboute behuizing
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D-ontwerp, maatbereik van 1/2″ tot 64″, drukklassen ASME klasse 150# tot 2500#
• API 6A-ontwerp, maatbereik van 1.13/16″ tot 20″, drukklassen van 2000 tot 15.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinden
• Materiaalkwaliteiten: CS, LTCS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen, titanium
• Ontwerptemperatuurbereik: -46 / +230 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Noodafdichtingsinjectie op spindel en zittingen
• Brandveilig (fire safe)
• Zachte afdichting, metaal-op-metaal afdichting of primaire metalen / secundaire zachte afdichting (PMSS)
• SPE-zittingontwerp (zelfontlastend), DIB-1- of DIB-2-zittingontwerp

Toepassingen:

Het Side Entry Ball-ontwerp wordt het meest toegepast in de upstream-, midstream- en downstreamsectoren van de olie- en gasindustrie. Onshore LNG-installaties en offshore FLNG, onshore productie, onshore transport, raffinage en petrochemie, onshore behandeling, offshore platforms en FPSO’s, onshore opslag, elektriciteitsopwekking, waterkracht en ontzilting (watervoorziening).
