Pibiviesse – Subsea kogelafsluiter API 6DSS

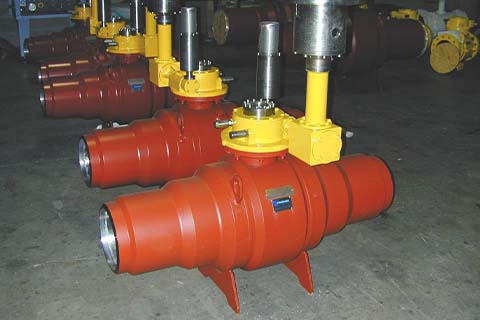

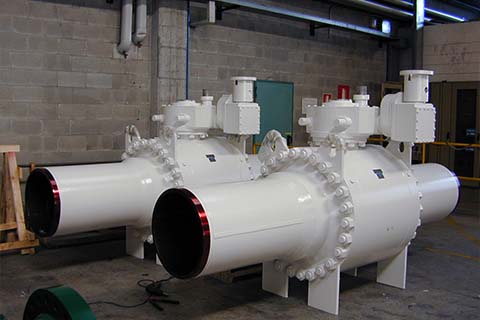

De Subsea PIBIVIESSE trunnion-gemonteerde kogelkraan is leverbaar in diverse ontwerpuitvoeringen en materiaalkwaliteiten. Beschikbaar als Side Entry, Top Entry of Welded Body, met zachte of metalen zittingen, ontworpen voor zowel ondiepe als diepe waterinstallaties.

Productontwerp & leveringsprogramma:

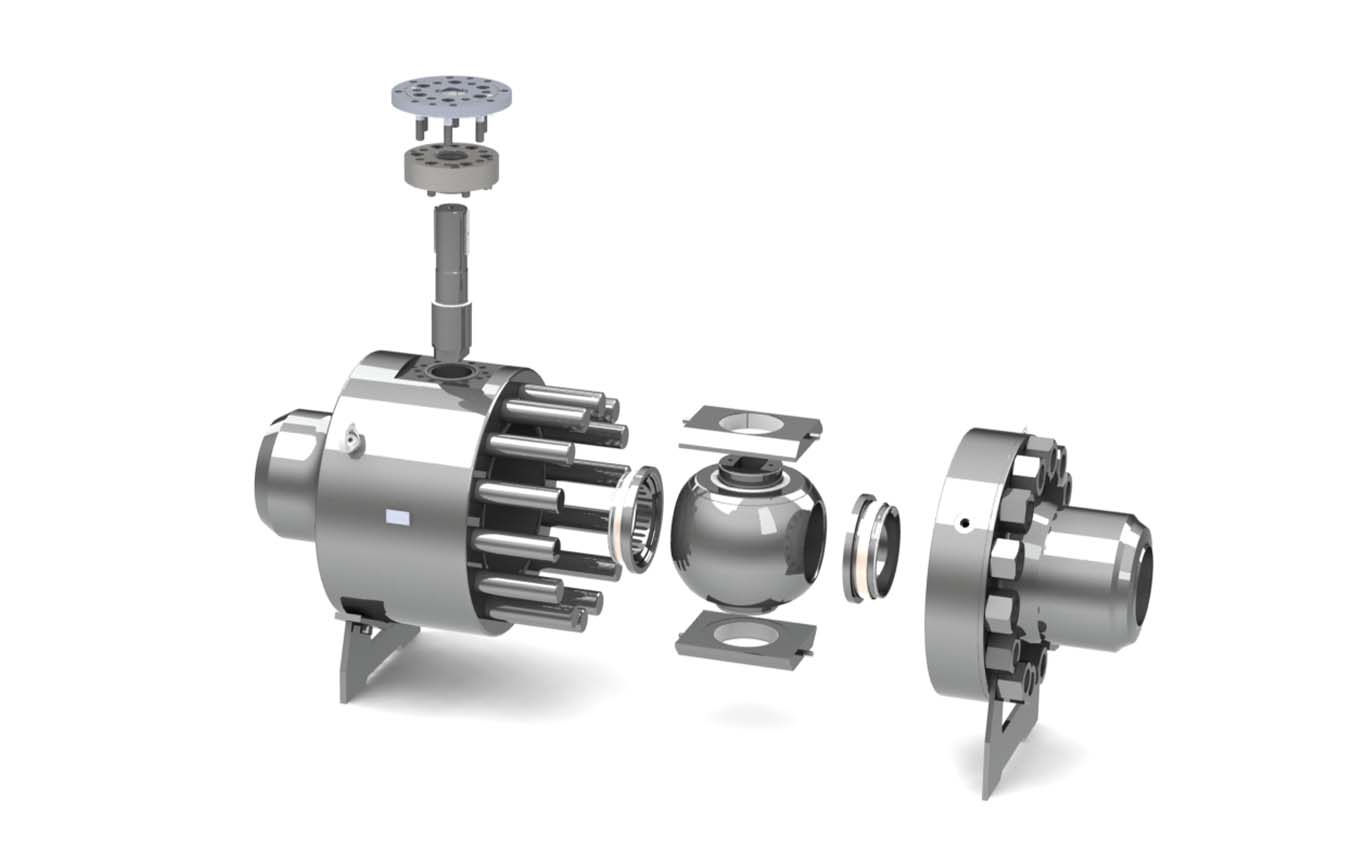

• 2- of 3-delige gesplitste en geboute of gelaste behuizing
• Eendelige behuizing met Top Entry
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6DSS, maatbereik van 1″ tot 60″, drukklassen API 6DSS ANSI 150# tot 2500#
• API 6A, maatbereik van 1.13/16″ tot 11″, drukklassen API 6A tot 15.000 psi
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: CS, LTCS, 316SS, 6Mo, duplex, superduplex, Monel, nikkellegeringen, titanium
• Ontwerptemperatuurbereik: -46 / +230 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel of unidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Zachte afdichting, metaal-op-metaal afdichting
• SPE-zittingontwerp (zelfontlastend) of DIB-1 / DIB-2 zittingontwerp

Toepassingen:

Subsea-leidingisolatie (SSIV), subsea-leiding eindmanifolds (PLEM), leidingeindterminaties (PLET), jacket floodingsystemen, CALM-boojsystemen
