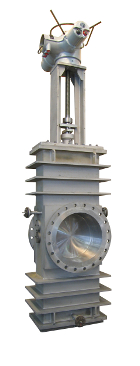

Transfer line decoking valves (TLV Valves)
TLV Schuifafsluiter
PN
10 - 100
DN
25 - 600
NPS
1" - 24"
Klasse
150# - 600#
Temperatuur rating
Afhankelijk van het materiaal van de behuizing
Vormen

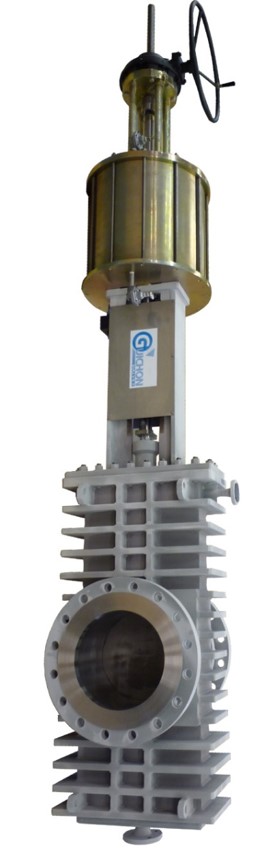

Single disc TLV
Uses one gate/disc to open or isolate the transfer line.
Suited for applications where tight shut-off is required but not extreme.
Fewer moving parts → simpler mechanism, lower maintenance, smaller footprint.
Typically chosen when operating pressures are moderate and seat load is predictable.
Double disc TLV
Uses two opposing discs that mechanically expand against the seats in the closed position.
Provides higher sealing capacity, especially under high temperature, coke-laden, or cycling conditions.
The expanding action reduces seat friction during opening/closing → lower wear.
Preferred when zero-leakage isolation, high reliability, or frequent switching between cracking and decoking is required.
Basis materialen
Carbon steel (CS)
Stainless steel (RVS)
304, 316, 316L, 321, 904
Duplex & Super Duplex
Inconel & Incoloy®
Titanium, Zirkonium,
Uranus® B6, Tantaal
Nikkel, Hastelloy®, Monel
Connecties
Flanged

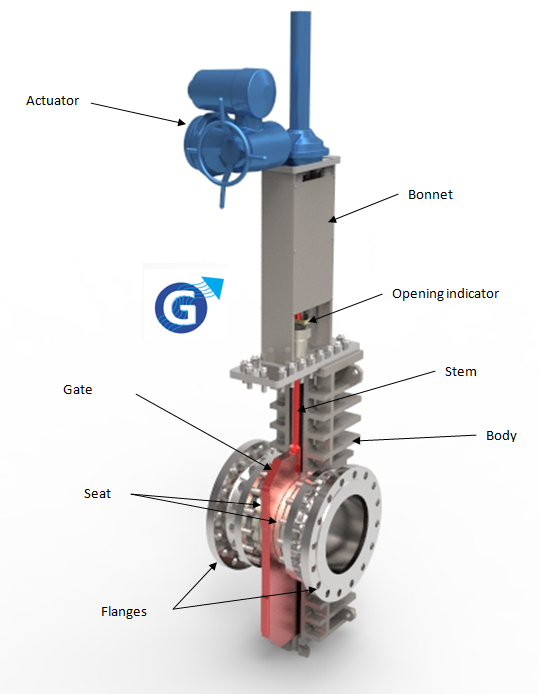

Werking en opties
Through-conduit gate configuration with a straight bore to maintain minimal pressure drop.
Full-bore geometry matching the transfer line to avoid flow disturbance.
Linear actuation (rising or non-rising stem depending on design envelope).
Compact block body or split-body construction to withstand thermal cycling.
Inline layout designed for direct installation at furnace coil outlets.
Applicaties
Steam cracking furnaces: Installed on the transfer line outlet to manage flow of cracked gas from radiant coils.
Ethylene and olefin production: Used to maintain stable flow during production and isolate lines during decoking.
Decoking operations: Enables controlled routing of steam or air for coke burn-off without interrupting furnace integrity.
High-temperature hydrocarbon service: Suitable where radiant-coil outlet temperatures and coke formation demand minimal pressure drop and reliable isolation.
Furnace switching and isolation: Supports safe isolation of individual coils or furnaces for maintenance or inspection.
Integration with furnace safety systems: Acts as a critical barrier to prevent backflow of combustibles during transient operating states.
Offerte Aanvragen

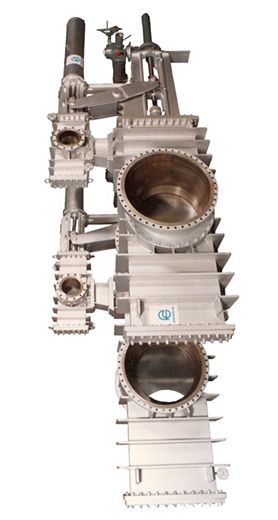

Guichon Transfer Line & Decoke Valve (TLV)
Voor doorstroomkanaalontwerp, zonder dode ruimtes of drukverlies
ND 6″ tot ND 56″
DN 150 tot DN 1400
PN 20 tot PN 100
150 tot 600 lbs
Functies:
– Afsluiter (open/dicht): in-line installatie
– Afsluitelement: dubbele schijven in een schuifkast
– Afdichting: met stopbuspakking (navulbaar/vervangbaar tijdens bedrijf)
– Schijven en zittingen voorzien van stelliet (hardfacing)
– Afneembare onderzijde van het huis
Fabricage:
Constructiematerialen:
Koolstofstaal (CS), roestvast staal (RVS), duplex en superduplex, Inconel, Incoloy®, titanium, zirkonium, Uranus® B6, tantaal, nikkel, Hastelloy®, Monel
Constructiemethoden:
Gelast (fabricage), gegoten
Toepassingen:
Bedrijfsomstandigheden:
Hoge temperatuur, abrasie (slijtage), corrosie, lage geluidsproductie, vrij van dode ruimtes
Soorten media:
Vloeistoffen met vaste deeltjes, gas, poeders en poedervormige media, hoogviskeuze vloeistoffen, gas met vaste deeltjes, deeltjesstromen, gekraakt gas, cokes
Toepassingsgebieden:
Kunststoffen en polymeren, petrochemie, algemene chemie
Kenmerken en opties:
Afdichtingssysteem
– Metaal/metaal afdichting
– PTFE/metaal afdichting (maximale bedrijfstemperatuur +180 °C)
– Metaal/lamellaire pakkingafdichting
Bediening: Handwiel, dubbelwerkende pneumatische aandrijving, enkelwerkende pneumatische aandrijving, hydraulische aandrijving, elektrische aandrijving, luchtmotor
Afsluitmechanisme: Doorlaat-schuif (brilplaat-/spectacle-type), enkele schuif (slab), dubbele schuif (slab)
Opties – schuifafsluiter:
– Aanpassing aan elk type aansluiting
– Hard-opgelaste (slijtvaste) afdichtingsvlakken
– Schraper op de schuif
– Veerbelaste zitting
– Demonteerbare upstream voering
– Demonteerbare upstream/downstream voeringen (eenvoudiger onderhoud)
– Gereduceerde doorlaat
– Extra aansluitingen op het huis voor aftappen en/of stoomreiniging
– Demonteerbare onderzijde voor reiniging van het huis
– Brandveilig ontwerp (firesafe)
– Lekdetectie bij de stopbus
– Slagbegrenzing of naderingsschakelaars
– Droge-lucht actuator
– Pneumatische actuator met handbediende noodoverbrugging
– Pneumatische actuator in roestvast staal
– Vergrendelingssysteem voor actuator (veiligheid)
– Handbediening met vergrendelmechanisme
– Verlengde handbediening, eventueel met cardanassen
– Handbediening gemonteerd op ISO-flens voor latere actuatoropbouw
– Elektrische actuator met lokale/afstandbediening
