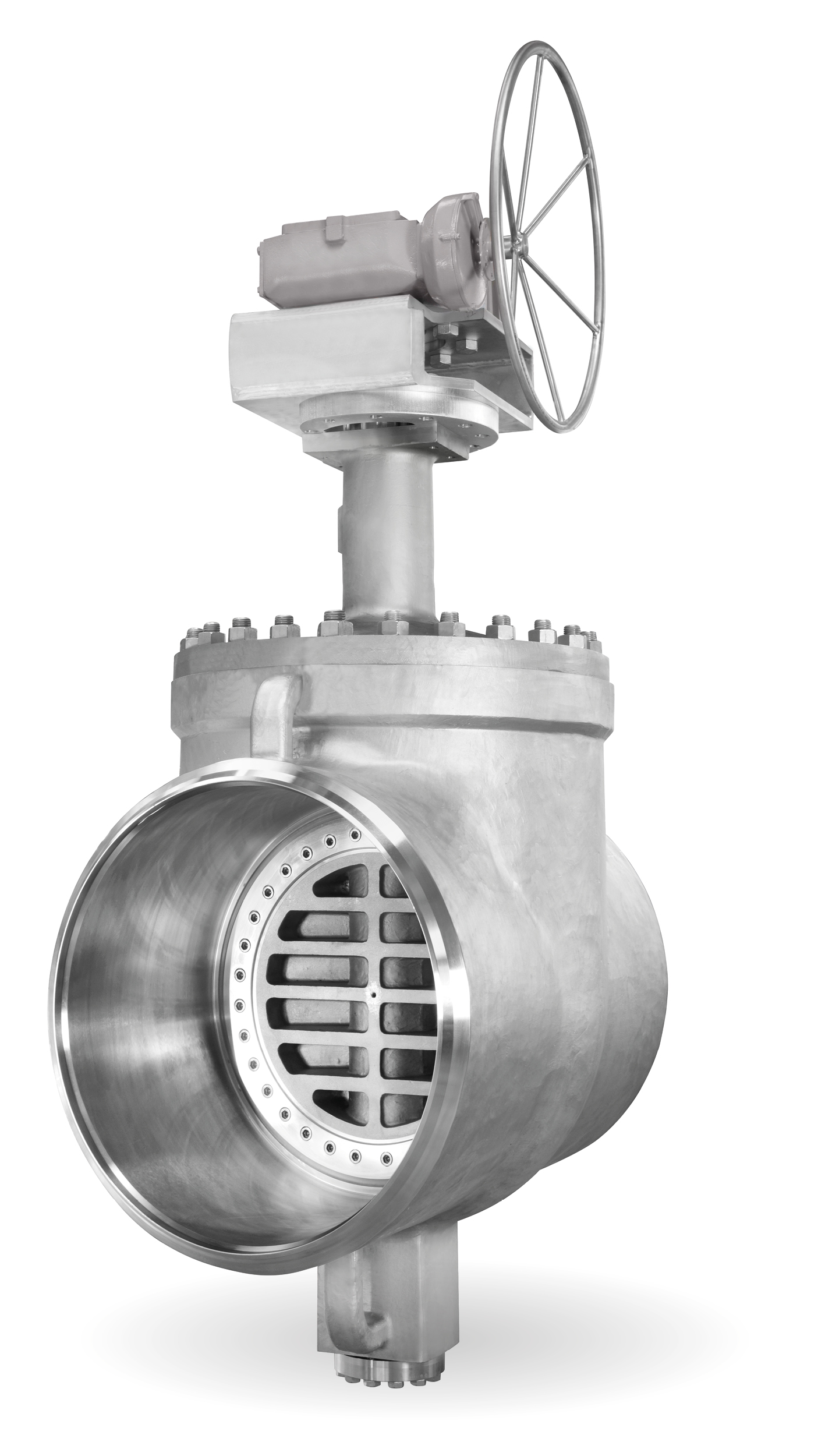

Quadax® top-entry vlinderkleppen – betrouwbare afsluiter voor extreme procescondities

De Quadax® top-entry vlinderklep is ontworpen voor industriële processen waar veiligheid, bedrijfszekerheid en nauwkeurige regeling essentieel zijn. Dankzij het robuuste ontwerp is deze vlinderklep geschikt voor drukklassen tot 160 bar en een temperatuurbereik van –10 °C tot +450 °C. Met speciale materialen is zelfs inzet mogelijk van –270 °C tot +800 °C. Dit maakt de klep breed toepasbaar in onder andere chemische industrie, energieopwekking, cryogene toepassingen en hoge-temperatuurprocessen.

De top-entry vlinderklep is leverbaar in DN 100 tot DN 1000 en beschikbaar in carbonstaal, RVS en hoogwaardige legeringen zoals duplex en Inconel. Door het fire-safe ontwerp en de ruime keuze aan seat- en sealmaterialen kan de klep optimaal worden afgestemd op medium, druk en temperatuur. Aansluitingen zijn mogelijk als buttweld conform PN 10–160 en ANSI 150–900.

Het top-entry ontwerp maakt inspectie en onderhoud eenvoudig. Interne componenten zijn van bovenaf toegankelijk zonder demontage van de leiding, wat stilstand aanzienlijk beperkt. De klep is geschikt voor NC-, NO- en DA-actuators en kan worden uitgerust met limit switches voor positieterugmelding. De standaard Δp-capaciteit bedraagt 52 bar, oplopend tot 100 bar bij de optionele shaft-uitvoering, waardoor de klep ook inzetbaar is in dynamische en zwaar belaste processen.

De Quadax® top-entry vlinderklep voldoet aan internationale normen en is gecertificeerd volgens PED, BAM, TA-Luft en ATEX. De combinatie van hoge druk- en temperatuurbestendigheid, materiaalflexibiliteit en onderhoudsvriendelijkheid maakt deze vlinderklep een duurzame oplossing voor kritische procesinstallaties. Quadax®vlinderkleppen worden geleverd met leakclass-certificaten ANSI class VI / DIN rate A (bubble tight).

Typische toepassing van de Top Entry-uitvoering

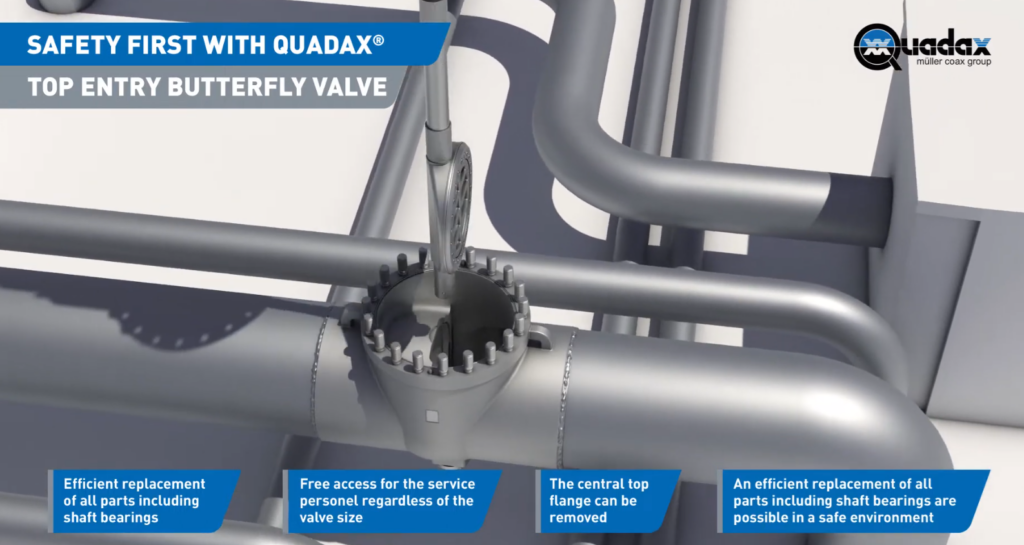

Deze uitvoering wordt met name toegepast in leidingconstructies waar flensverbindingen ongewenst zijn. Door het verwijderen van de centrale bovenflens kunnen alle interne delen van bovenaf worden uitgenomen, terwijl het klephuis in de leiding gemonteerd blijft. Dit resulteert in sneller onderhoud, lagere kosten en minimale downtime.
