Quadax® vlinderklep als gate valve replacement

Compact alternatief voor schuifafsluiters in zware procescondities

De Quadax® gate valve replacement is ontwikkeld als hoogwaardig alternatief voor traditionele schuifafsluiters in toepassingen met hoge drukken, extreme temperaturen en strenge veiligheidseisen. Door het gebruik van een geavanceerde vlinderkleptechnologie biedt deze oplossing dezelfde functionele prestaties als een gate valve, maar met aanzienlijk lagere inbouwruimte, minder gewicht en eenvoudiger onderhoud. Quadax®vlinderkleppen worden geleverd met leakclass-certificaten ANSI class VI / DIN rate A (bubble tight).

Waarom gate valves vervangen?

Traditionele schuifafsluiters worden vaak toegepast vanwege hun rechte doorlaat en hoge drukbestendigheid, maar kennen duidelijke nadelen:

• Grote inbouwlengte en hoog gewicht

• Lange bedientijden

• Hoge onderhouds- en revisiekosten

• Gevoeligheid voor slijtage en vervuiling

De Quadax® gate valve replacement elimineert deze nadelen zonder concessies te doen aan procesveiligheid of afsluitkwaliteit.

Druk- en temperatuurbereik

De gate valve replacement is geschikt voor drukklassen tot 160 bar. Het standaard temperatuurbereik ligt tussen –10 °C en +450 °C. Met speciale materialen kan dit worden uitgebreid tot –270 °C tot +800 °C.

Hierdoor is deze oplossing inzetbaar in:

• Chemische en petrochemische installaties

• Energieopwekking en utilities

• Hoge-druk en hoge-temperatuur leidingen

• Cryogene processen

Constructie en functionele voordelen

Volwaardige vervanger van schuifafsluiters

De Quadax® gate valve replacement is ontworpen om één-op-één schuifafsluiters te vervangen, met behoud van:

• Hoge drukbestendigheid

• Betrouwbare afsluiting

• Geschiktheid voor on/off toepassingen

Tegelijkertijd biedt het ontwerp duidelijke voordelen:

• Aanzienlijk kortere inbouwlengte

• Lager gewicht, minder belasting op leidingen

• Snellere bediening

• Minder slijtagegevoelige componenten

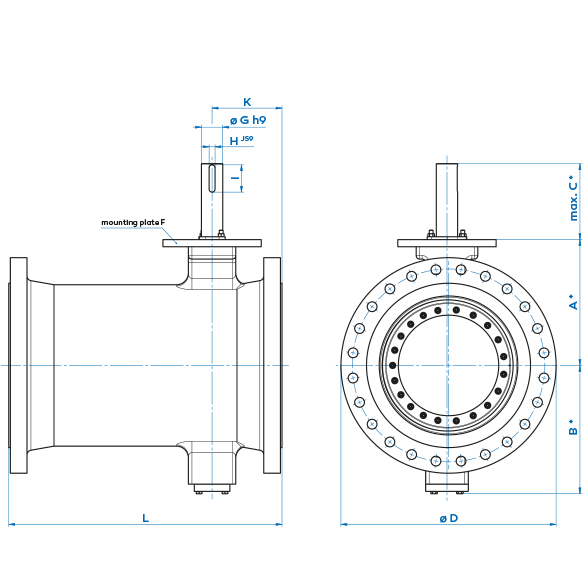

Afmetingen en materialen

Nominale diameters

Leverbaar in DN 100 tot DN 1000, geschikt voor een breed scala aan leidingdiameters.

Materiaalopties

Afhankelijk van medium en bedrijfscondities is de gate valve replacement beschikbaar in:

• Carbonstaal

• Roestvast staal (RVS)

• Hoogwaardige legeringen, zoals duplex en Inconel

Dit maakt een nauwkeurige afstemming mogelijk op corrosie, temperatuur en druk.

Afdichting en emissiebeheersing

Fire-safe en emissiearm ontwerp

De constructie is beschikbaar met fire-safe uitvoering en geschikt voor toepassingen met verhoogde eisen aan lekdichtheid en emissiebeperking.

Seat- en sealmaterialen

Een brede keuze aan seat- en sealmaterialen maakt configuratie mogelijk op basis van:

• Mediumeigenschappen

• Temperatuur- en drukcondities

• Emissie- en veiligheidsnormen

Actuatie en automatisering

Actuatorconfiguraties

De Quadax® gate valve replacement kan worden uitgevoerd met:

• Normally Closed (NC)

• Normally Open (NO)

• Double Acting (DA) actuators

Positieterugmelding

Optioneel uit te rusten met limit switches voor betrouwbare positie- en statusfeedback.

Δp-capaciteit en procesbelasting

De standaard Δp-capaciteit bedraagt 52 bar. Met de optionele versterkte shaft-uitvoering kan dit worden verhoogd tot 100 bar, waardoor deze oplossing ook geschikt is voor processen met sterke drukfluctuaties.

Certificeringen en compliance

De Quadax® gate valve replacement kan worden geleverd met certificeringen volgens:

• PED

• BAM

• TA-Luft

• ATEX

Hiermee voldoet de afsluiter aan de eisen voor gebruik in gereguleerde en veiligheidskritische industriële omgevingen.

Efficiënte modernisering van bestaande installaties

De Quadax® gate valve replacement biedt een toekomstbestendig alternatief voor klassieke schuifafsluiters. Door de combinatie van compact ontwerp, hoge druk- en temperatuurbestendigheid, lagere onderhoudskosten en snellere bediening is deze oplossing ideaal voor revamps, upgrades en nieuwbouwprojecten waar ruimte, betrouwbaarheid en levensduur doorslaggevend zijn.
