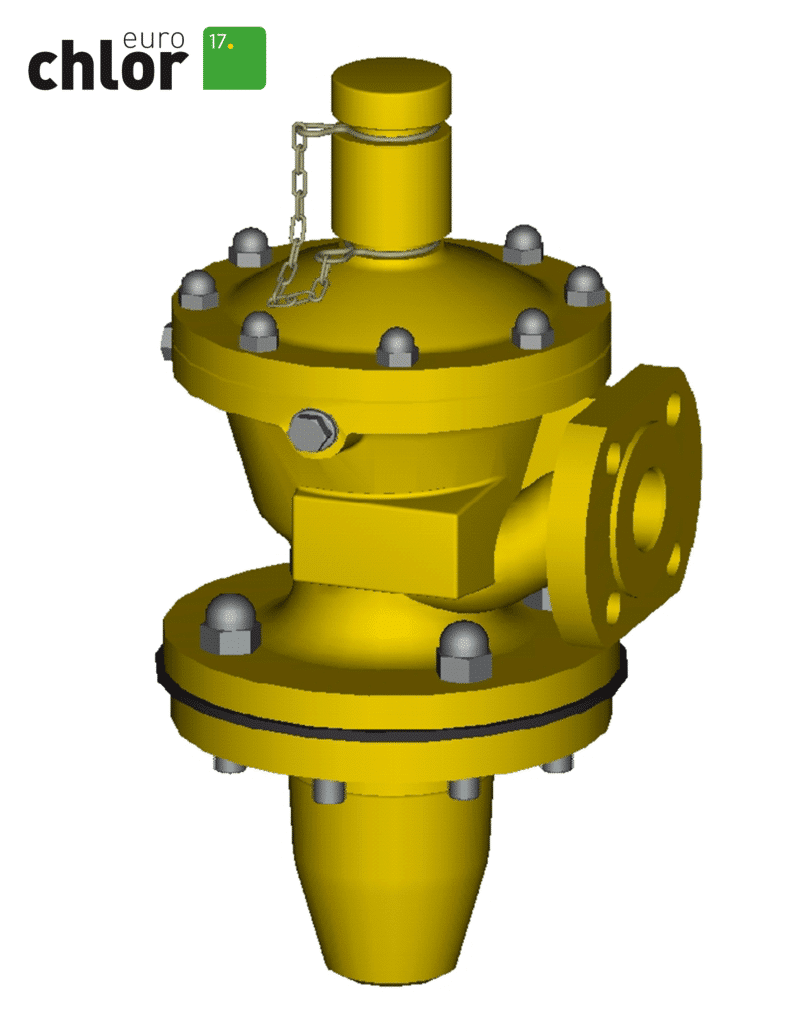

Wagon Tankafsluiter 309
Veilig bovenvullend laden van giftige mediums volgens EU GEST/BAM
PN
25
DN
40
NPS
1 1/2"
Klasse
150
Temperatuur rating
-50°C tot +70°C
Vormen
Hoek-model behuizing
Basis materialen
Koolstofstaal, Roestvrij staal (RVS)
Overige materialen op verzoek
Connecties
Flenzen
Andere vereisten
Werking en opties
Ontwerp met balg en geïntegreerd afbreek systeem
Pneumatische membraan aandrijving
Applicaties
Acc. to DIN 26028, CEFIC UN 14, GGV Annex XI met ref. voor Spoorweg tankwagens, ISO-container (309.50) en vrachtwagen bovenvulling
Voor extreem gevaarlijke stoffen zoals chloor en HF
Keurmerken
Prototype 06D2, BAM goedgekeurd,
Euro Chlor approval 17/492
EG 2010/35 (TPED) Proto-type test DIN EN 14432
Lekklasse A
Fire-safe
Offerte Aanvragen
Wagon Tankafsluiter 309
Het Type 309 is een combinatieventiel voor transport en opslag van zeer gevaarlijke media zoals chloor en andere toxische of brandbare stoffen. Het ontwerp verenigt een pneumatisch snelsluitventiel met een veerbelaste terugslagkogelklep, waardoor hoge veiligheid en betrouwbare afdichting worden gegarandeerd, ook onder zware bedrijfsomstandigheden.
Technische kernpunten
Nominale druk: PN 25 / Class 150
Maatvoering: DN 40
Temperatuurbereik: –50 °C tot +70 °C
Materialen: koolstofstaal (LT), roestvrij staal of Hastelloy
Aansluiting: flens (andere varianten op aanvraag)
Bediening: pneumatische actuator, optioneel handbediening
Keuringen: o.a. BAM, TPED, Euro Chlor-richtlijnen
Toepassing
De Type 309 is geschikt voor tankwagens, tankcontainers en stationaire installaties waar hoge veiligheidseisen gelden. De geïntegreerde terugslagfunctie voorkomt retourstroming, terwijl het snelsluitmechanisme zorgt voor directe afsluiting in kritieke situaties.
Voordelen
Betrouwbare werking bij media met een hoog risicoprofiel
Snelle en gecontroleerde afsluiting
Geschikt voor extreme temperaturen
Keuze uit corrosiebestendige materialen
Eenvoudige integratie in bestaande systemen
Samenvatting
Type 309 biedt een veilige, duurzame en internationaal goedgekeurde ventieloplossing voor bedrijven die toxische of brandbare media vervoeren of opslaan. Dankzij de combinatie van snelsluiting, terugslagbeveiliging en materiaalopties vormt dit ventiel een solide keuze voor installaties waar veiligheid en continuïteit centraal staan.
