Pibiviesse – Welded on/off kogelafsluiter API 6D

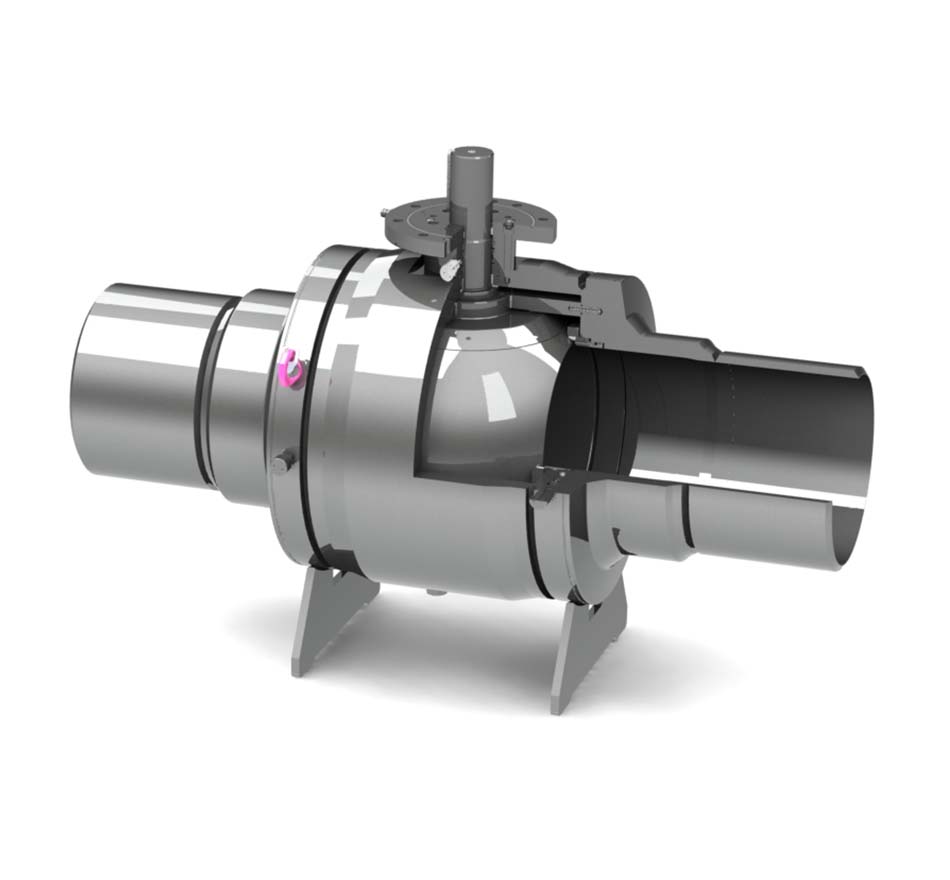

De Welded Body Ball Valve is leverbaar in diverse ontwerpuitvoeringen en materialen. De afsluiter is uitgevoerd met een 2- of 3-delige behuizing, met zachte of metalen zittingen, een geboute of gelaste behuizingsdeksel, brandveilig ontwerp en een flexibel ontwerp dat geschikt is om te voldoen aan een breed scala aan toepassingen en specificatie-eisen.

Productontwerp & leveringsprogramma:

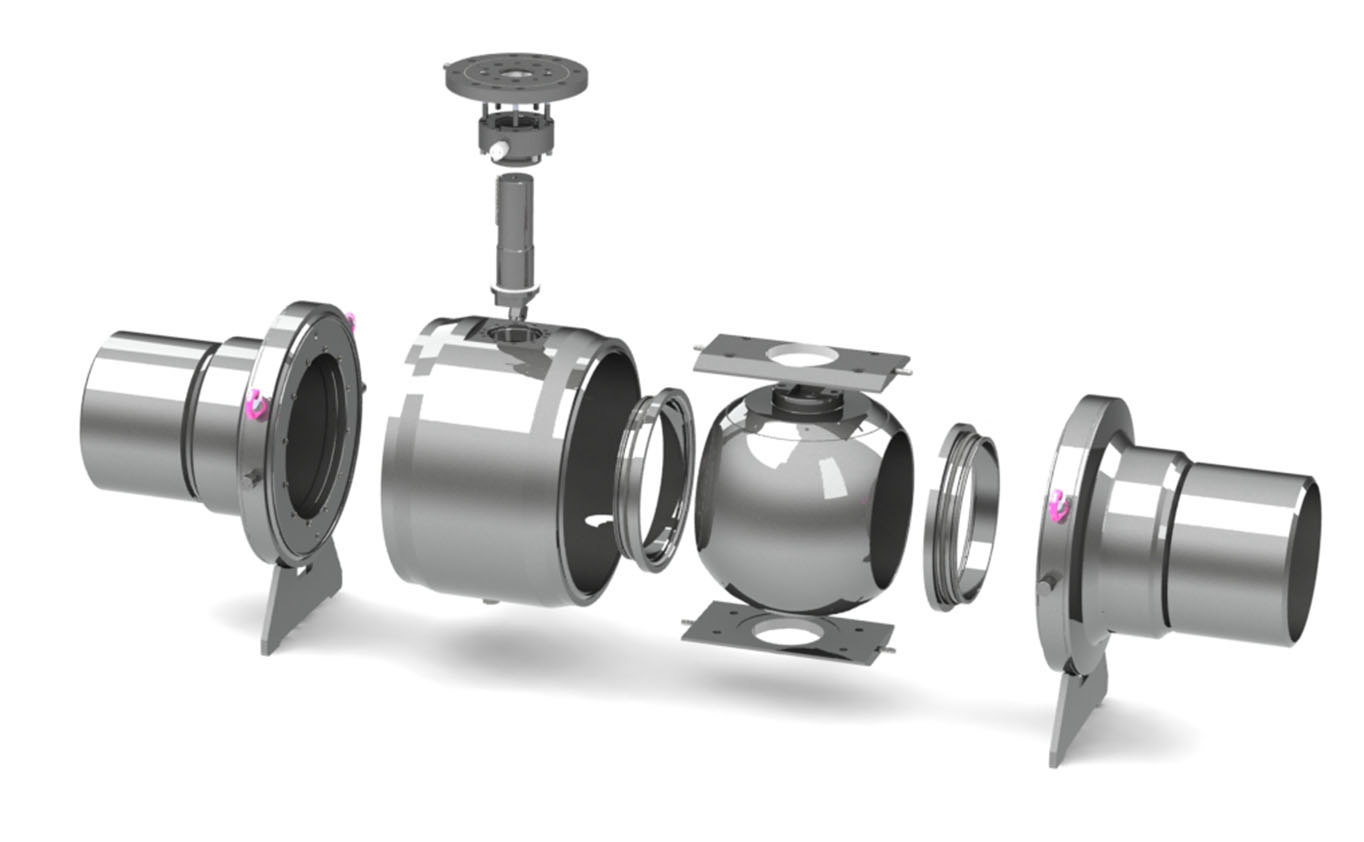

• 2- of 3-delige gelaste behuizing
• Kogel met trunnion-ondersteuning (trunnion mounted ball)
• API 6D, maatbereik van 2″ tot 60″, drukklassen ASME klasse 150# tot 2500#
• Flensuitvoeringen RF/RTJ, compacte uitvoering, clamped hubs en stuiklasuiteinde
• Materiaalkwaliteiten: CS, LTCS, 316SS, duplex
• Ontwerptemperatuurbereik: −46 tot +230 °C

Belangrijke ontwerpkenmerken:

• Volledige doorlaat en gereduceerde doorlaat
• Lange bouwlengte (long pattern)
• Veerbelaste zwevende zittingen
• Bidirectioneel
• Uitblaasveilige spindel (anti blow-out stem)
• Antistatisch ontwerp
• Noodafdichtingsinjectie op spindel en zittingen
• Zachte afdichting, metaal-op-metaal afdichting of primaire metalen / secundaire zachte afdichting (PMSS)
• SPE-zittingontwerp (zelfontlastend), DIB-1- of DIB-2-zittingontwerp

Toepassingen:

Onshore olie- en gasproductie, onshore en offshore olie- en gastransport, raffinage en petrochemie, onshore gasbehandeling en onshore opslag.
