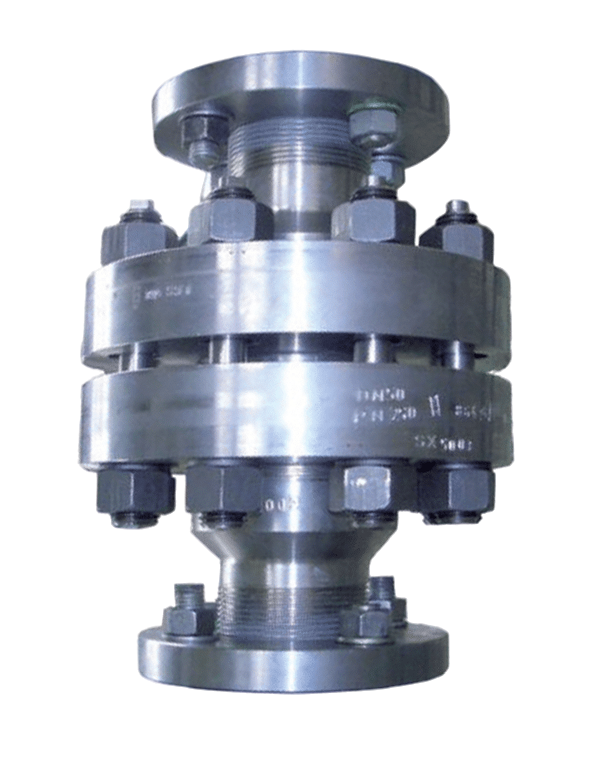

Excess Flow Valve – maximale veiligheid en continuïteit

Dutch Valve Vision

Waarom een excess flow valve cruciaal is

In industriële installaties waar gassen of vloeistoffen onder druk worden getransporteerd, is veiligheid geen abstract begrip maar een ontwerpcriterium. Ongecontroleerde stroming door leidingbreuk, falende koppelingen of externe schade leidt niet alleen tot productverlies, maar ook tot ernstige veiligheids- en milieurisico’s. Een excess flow valve (EFV) vormt hier een bewezen en effectieve laatste verdedigingslinie.

Dutch Valve Vision ontwikkelt en levert excess flow valves die ontworpen zijn voor voorspelbaar gedrag, minimale faalkans en maximale bedrijfszekerheid. Deze pagina geeft een technisch onderbouwd en praktijkgericht overzicht van werking, toepassingen, ontwerpkeuzes en selectiecriteria.

Wat is een excess flow valve?

Een excess flow valve is een automatisch afsluitende veiligheidsklep die de stroming onderbreekt wanneer het debiet een vooraf gedefinieerde grens overschrijdt. Die grens ligt significant boven het normale bedrijfsdebiet, maar onder het niveau dat optreedt bij een calamiteit zoals een leidingbreuk.

Belangrijk: een EFV reageert op debiet, niet op druk. Dat onderscheidt deze klep van overdrukbeveiligingen zoals safety relief valves.

Kernfunctie in één zin

Bij abnormaal hoge stroming sluit de excess flow valve zelfstandig en snel, zonder externe energiebron.

Werkingsprincipe – technisch maar helder

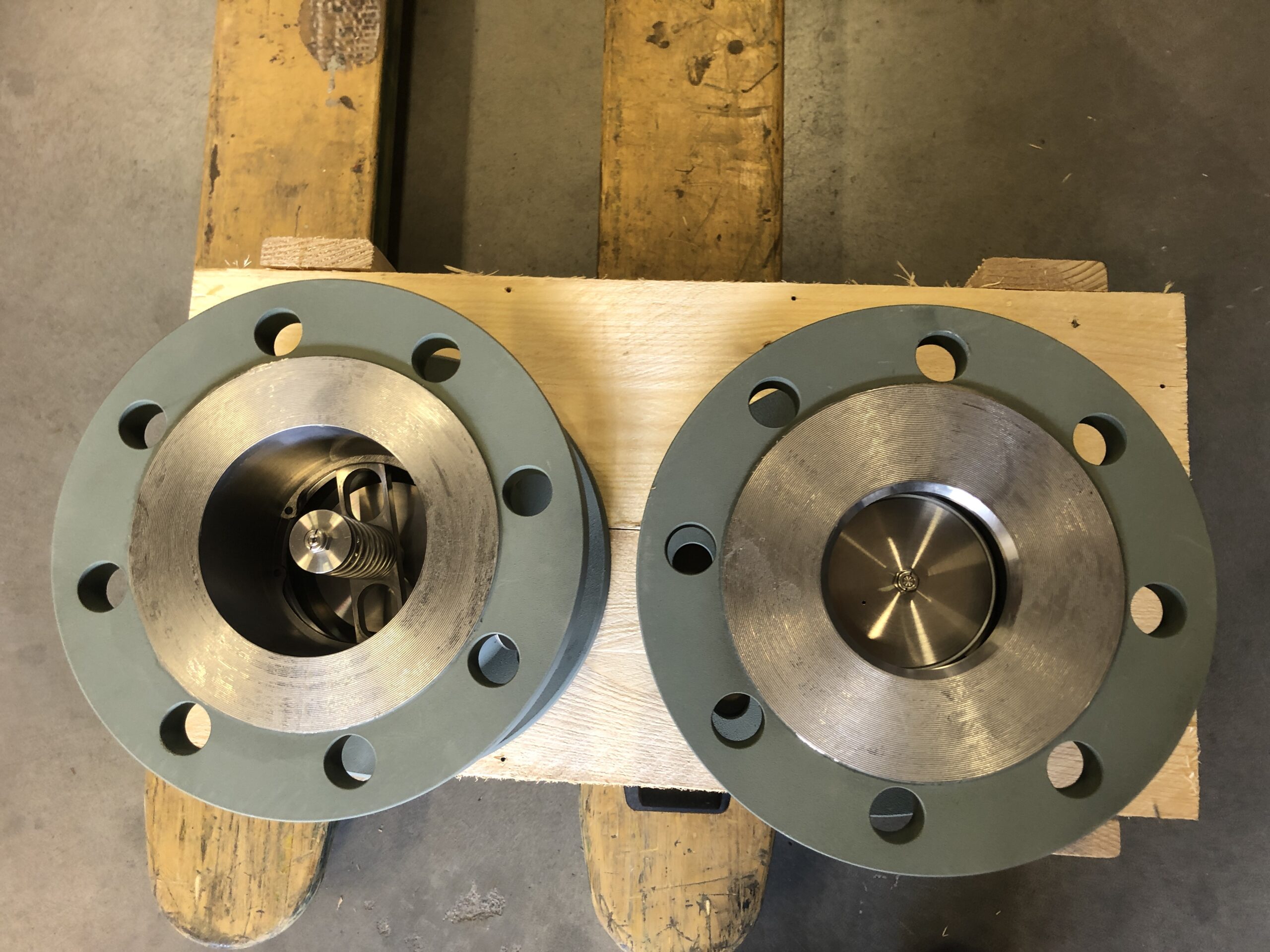

Onder normale omstandigheden stroomt het medium door de valve met een stabiel en gecontroleerd debiet. Intern bevindt zich een bewegend element (meestal een zuiger, kegel of schijf) dat in evenwicht blijft door stromingskrachten en veer- of zwaartekrachtwerking.

Wanneer het debiet plotseling toeneemt:

1. Neemt de hydrodynamische kracht op het interne element exponentieel toe

2. Wordt het sluitmechanisme geactiveerd

3. Sluit de valve tot een beperkte bypass of volledig dicht

4. Wordt verdere uitstroom effectief beperkt

Na het verhelpen van de oorzaak (bijvoorbeeld herstel van de leiding) kan de valve:

• automatisch resetten bij drukherstel, of

• handmatig worden gereset, afhankelijk van het ontwerp

Excess flow valve versus andere beveiligingen

EFV vs. drukbeveiliging

Conclusie: een EFV vervangt geen drukbeveiliging, maar vult deze aan.

Toepassingen van excess flow valves

Gasinstallaties

• Aardgas- en waterstofleidingen

• Industriële brandstofsystemen

• Gasdistributie binnen productieomgevingen

Vloeistoffen

• Hydraulische systemen

• Chemische procesinstallaties

• Brandbare vloeistoffen

Typische sectoren

• (Petro)chemie

• Energie & utilities

• Machinebouw

• Waterstofinfrastructuur

• Farmacie en food (indien geschikt materiaal)

Waarom kiezen voor Dutch Valve Vision?

1. Engineering-first benadering

Onze EFV’s worden niet geselecteerd uit een catalogus, maar ontworpen vanuit het proces. Debiet, medium, viscositeit, temperatuur, drukklasse en faalmodi vormen het uitgangspunt.

2. Reproduceerbaar sluitgedrag

Een excess flow valve is alleen veilig als hij altijd sluit bij het juiste debiet. Onze ontwerpen worden gevalideerd met:

• stromingssimulaties

• testbanken met representatieve media

• herhaalbaarheidstesten

3. Europese kwaliteit en traceerbaarheid

• Materialen volgens EN / ASTM

• Volledige batch- en serienummerregistratie

• Documentatie beschikbaar voor audits en HAZOP-studies

Ontwerpkeuzes die het verschil maken

Kalibratie van het sluitdebiet

Een veelgemaakte fout is een EFV die:

• te vroeg sluit → procesinstabiliteit

• te laat sluit → veiligheidsrisico

Wij bepalen het sluitdebiet op basis van:

• maximaal normaal debiet

• opstart- en transiëntgedrag

• viscositeitsveranderingen bij temperatuur

Materiaalkeuze

Afhankelijk van medium en omgeving:

• Koolstofstaal

• RVS 316 / 316L

• Speciale legeringen voor waterstof of corrosieve media

Afdichting en slijtage

Een EFV moet jarenlang inactief kunnen blijven en toch direct functioneren. Daarom besteden wij extra aandacht aan:

• lage wrijving

• verouderingsbestendige afdichtingen

• vuil- en deeltjesbestendigheid

Excess flow valves in waterstofsystemen

Waterstof stelt specifieke eisen:

• zeer lage molecuulgrootte

• hoge diffusiesnelheid

• verhoogde eisen aan lekdichtheid

Dutch Valve Vision ontwikkelt EFV’s met:

• geoptimaliseerde afdichtgeometrie

• materiaalkeuze met lage waterstofbrosheid

• stabiel sluitgedrag bij lage dichtheid

Dit maakt onze valves geschikt voor zowel huidige als toekomstige H₂-toepassingen.

Installatie en inbouwrichtlijnen

Een excess flow valve functioneert alleen correct bij juiste inbouw.

Belangrijke aandachtspunten:

• correcte stromingsrichting

• voldoende rechte leidinglengte vóór de valve

• vermijden van pulsaties direct upstream

• positionering zo dicht mogelijk bij de bron

Wij leveren bij elke valve duidelijke installatie-instructies en ondersteunen engineers bij ontwerp en review.

Onderhoud en levensduur

Een goed ontworpen EFV:

• vereist minimaal onderhoud

• heeft geen externe aandrijving

• is intrinsiek fail-safe

Aanbevolen is:

• periodieke functionele inspectie

• visuele controle bij onderhoudsstops

• herkalibratie alleen indien procescondities wijzigen

Normen, richtlijnen en compliance

Onze excess flow valves kunnen worden geleverd conform of in lijn met:

• PED (Pressure Equipment Directive)

• ATEX (indien van toepassing)

• EN- en ISO-normen

• projectspecifieke klanteisen

Documentatie wordt afgestemd op het vereiste veiligheidsniveau van de installatie.

Veelgestelde vragen over excess flow valves

Sluit een EFV volledig af?
Afhankelijk van het ontwerp. Sommige valves sluiten volledig, andere laten een minimale bypass toe om gecontroleerd drukherstel mogelijk te maken.

Is een EFV geschikt voor modulerende flow?
Ja, mits correct gekalibreerd. Sterk fluctuerende debieten vereisen extra aandacht bij selectie.

Kan een EFV onbedoeld sluiten?
Bij correcte engineering is dat uitzonderlijk. Onjuiste selectie of inbouw is de meest voorkomende oorzaak.

Selectiehulp – de juiste excess flow valve kiezen

Voor een betrouwbare selectie zijn minimaal nodig:

• medium en samenstelling

• normaal en maximaal debiet

• ontwerpdruk en temperatuur

• gewenste resetmethode

• normatieve eisen

Dutch Valve Vision ondersteunt dit proces met technische consultatie, geen standaardverkoop.

Samenvatting

Een excess flow valve is een relatief eenvoudig component met een kritische veiligheidsfunctie. Het verschil tussen “aanwezig” en “goed ontworpen” bepaalt of een installatie daadwerkelijk beschermd is bij een incident.

Met Dutch Valve Vision kies je voor:

• technisch onderbouwde oplossingen

• voorspelbaar en getest gedrag

• lange levensduur en lage total cost of ownership

Volgende stap

Wil je weten of een excess flow valve geschikt is voor jouw toepassing, of twijfel je over kalibratie en inbouw? Neem contact op voor een inhoudelijke technische bespreking.
